“Evaluate”>“Deviation Map”

将一组网状点云与一组 NURBS 曲面之间的偏差(距离)显示为曲面上的彩色错误贴图。

还显示两组曲面或两组网状点云之间的偏差。

操作步骤

使网格与曲面之间、曲面之间或网格之间的偏差可见

偏差贴图控制选项

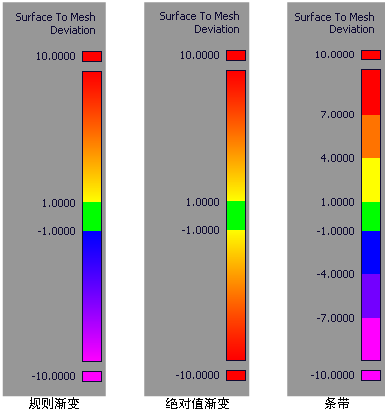

Ramp Distance

在颜色渐变上显示的曲面和网状点云之间的最大距离。偏差大于此值的曲面区域将以纯色(红色或紫色)显示。默认值为 10.0。

Acceptable Distance

网状点云和曲面之间可接受偏差的上限。偏差小于此值的曲面区域将以绿色显示。默认值为 1.0。

如果偏差值介于“Acceptable Distance”和“Ramp Distance”之间,则曲面将显示中间色,如渐变中所示。

注:

“Ramp Distance”应始终大于“Acceptable Distance”

Absolute Value Ramp

如果您不关注偏差的方向,而只希望查看绝对偏差值,请启用此选项。

Use Bands

如果您希望以纯色带显示渐变,而不是以逐渐变化的颜色显示,请启用此选项。
