对称变换控件

使用“Object Edit”>“Symmetric Modeling”工具使曲线成为对称曲线，然后同时修改对称的两边。

以下工作流假定跨 Y 坐标轴创建了一条曲线。

修改跨中心线的曲线

1. 选择“Object Edit”>“Symmetric Modeling”。
2. 选择曲线。

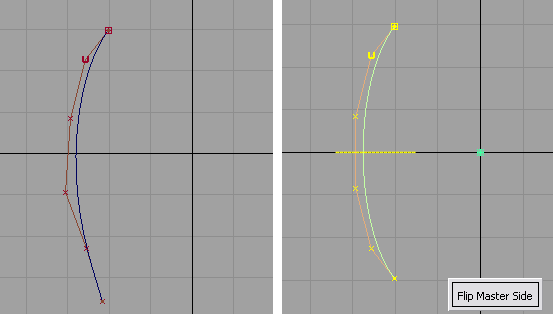

   如果曲线不对称，该工具将对控件进行修改，使曲线对称。曲线起始端的控件的位置将应用于曲线终端的相应对称控件。单击“Flip Master Side”按钮可反向应用。

   注：

   可以同时选择多个曲线（和曲面）。将对每个曲线（或曲面）分别应用对称约束。

   此时将显示一个黄色对称平面。此平面对应于对象所属层的默认对称平面（默认为 XZ 平面）。可使用“Layers”>“Symmetry”>“Set Plane”修改该平面。


3. 在曲线的一侧拾取一个或多个 CV。

   在对称部分的相应 CV 周围将出现蓝色圆圈。

4. 移动 CV。您可以使用任何变换工具，如“Transform”>“Move”或“Control Panel”>“Transform CV”。

   • 选定 CV 将随鼠标移动。对称 CV 在平面的对称侧上向相反的方向移动。
     注：

     要使对称 CV 随鼠标的拖动而更新，请启用“Preferences”>“Performance Options”的“Construction History Updates”部分中的“During Transform”。

   • 曲线具有构建历史，因此对 CV 执行的任何后续操作将继续保持跨平面的对称性。如果希望消除几何体的对称约束，请删除构建历史（“Delete”>“Delete Construction History”）。

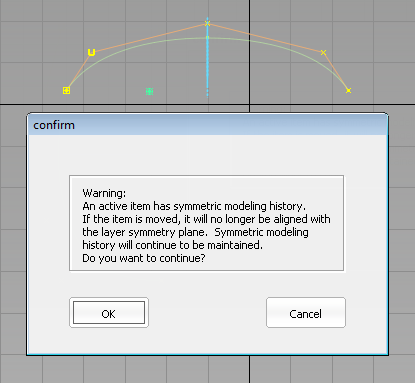

   • 当您移动曲线时，对称平面将随之移动，但使用不同颜色进行绘制，以便将该曲线和仍与层对称平面对齐的对称对象区分开来。将显示一个确认框，向您发出警告。单击“Cancel”撤消此变换。
