相对于 CV 所在曲线或曲面移动 CV

本部分介绍如何沿 CV 所在曲线或曲面的 U 方向、V 方向和法线方向移动它们。

在拾取的对象上显示 CV

“Modeling”控制面板的“Display”部分中,单击“Cv/Hull”复选框。

或者执行下列操作:

  1. 选择“ObjectDisplay”>“Control”
  2. 将“Scope”设置为“Active”,然后启用“CVs”复选框。
  3. 单击“Go”
注:

如果 CV 未显示,在使用“Transform CV”工具期间单击对象时,将自动启用所有 CV 和外壳线。只要选择其他工具,就会再次禁用 CV 和外壳线。

相对于 CV 所在曲线或曲面移动 CV

  1. 双击“Control Panel”>“Transform CV”
  2. 在“Transform CV”控制窗口中:
    • 从“Transform”菜单中选择“Move”
    • 从左侧的“Mode”菜单中选择“NUV”
  3. 拾取要移动的 CV。若要选择其他 CV,请按住 键并单击它们。
  4. 拖动鼠标键以移动 CV:
    • 拖动鼠标左键沿法线移动。
    • 拖动鼠标中键沿 U 向移动。
    • 拖动鼠标右键沿曲面的 V 向移动。

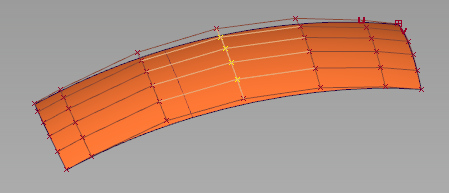

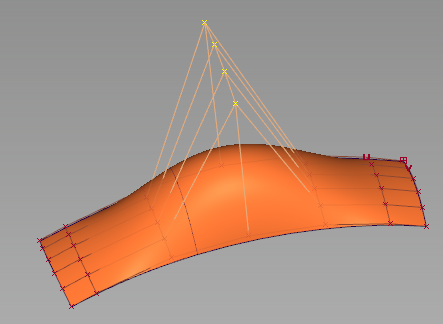

    沿着曲面法线移动四个 CV。

注:

工具箱中的“Transform”>“Modify”>“Move CV Normal”工具具有类似的工作方式。

沿外壳线移动 CV

  1. 选择“Control Panel”>“Transform CV”
  2. 在控制面板的“Transform CV”部分中:
    • 从“Transform”菜单中选择“Move”
    • 从左侧的“Mode”菜单中选择“SLIDE”
  3. 单击要移动的 CV。若要选择其他 CV,请按住 键并单击它们。

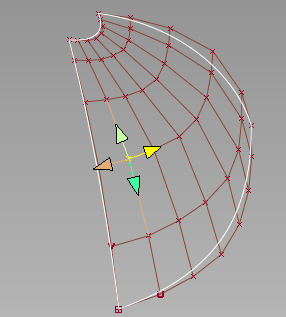

  4. 单击要沿其移动 CV 的外壳线上的箭头,然后拖动以移动 CV。
注: 也可以使用热区界面在选项之间进行切换,以减少在屏幕上的鼠标移动操作。
