使曲线切线或曲率与曲面连续

重塑曲线,使其切线或曲率与所接触的对象连续。

在曲线和曲面之间创建切线连续性

  1. 选择“Curve Edit”>“Project Tangent”
  2. 在要修改的曲线或曲面边上,在靠近与曲面相交的端点的位置单击。
  3. 在曲面上,在靠近曲线投影边的位置单击。
  4. 使用切线/曲率操纵器调整投影参数,或使用控制窗口中的控制。
    注:

    使用控制窗口中的“Transform Control”选项,选择是否创建切线连续性或曲率连续性。

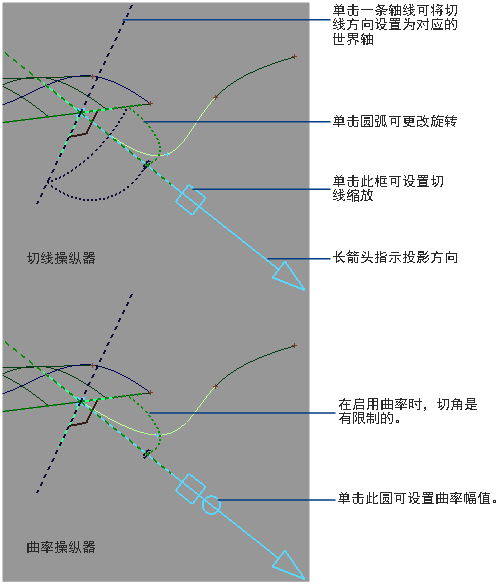

如何使用操纵器

完成曲线调整后,单击另一条曲线,或选择另一工具。

使曲线与曲线交点相切

  1. 选择“Curve Edit”>“Project Tangent”
  2. 在要修改的曲线或曲面边上,在靠近与曲面相交的端点的位置单击。
  3. 单击定义一个平面的两条相交曲线。

    交点处会显示一个指示器。

  4. 执行下列任一操作:
    • 拖动鼠标左键以更改切线比例。
    • 拖动鼠标中键以更改切线旋转。
    • 拖动鼠标右键以更改曲线与切线平面的角度。这将移除切线连续性。
    • 使用控制窗口中的控制。
  5. 完成曲线调整后,单击另一条曲线,或选择另一工具。
    注:

    从曲线相交点投影时,构建历史不可用。

下列情况下应执行什么操作

控制窗口未打开。

如果只选择“Project tangent”工具,控制窗口将不会显示,且该工具与上次使用相同设置。

若要打开控制窗口,请双击该工具,或在工具箱菜单中选择选项框图标 ()。
