第 3 部分：创建曲面圆角

由于您使上方曲面和下方曲面相交并进行了修剪，所以在两个曲面相交处出现了锐边。

若要在两个曲面之间创建圆弧过渡，您需要使用“Surfaces”>“Surface Fillet”工具创建圆角曲面。

此曲面圆角工具可创建圆弧面，实现在两个或两组曲面之间平滑过渡。创建圆弧面的同时，“Surface Fillet”工具还可以再次修剪原始曲面，从而实现平滑的成品形式。此修剪使用由“Surface Fillet”工具自动创建的面上线。

观看本教程的第 3 部分。

打开教程文件（可选）

如果您已成功完成第 2 部分，则可以直接进行下一步骤：创建主体圆角。

如果未成功完成第 2 部分，请打开名为 vacuum_Part2.wire 的文件，该文件位于 CourseWare 项目的 wire 文件夹中。此文件包含第 2 部分中完成的模型。

创建主体圆角

接下来，您将沿真空吸尘器主体的相交边创建圆角曲面。

“Surface Fillet”工具使用曲面指示器选择使用曲面的哪条边来创建圆角。在线框视图中可以很容易地看到这些指示器。因此，您首先需要禁用经过着色显示的视图。

1. 在控制面板的“Diagnostic Shading”部分单击线框图标，返回到线框视图。


   上方曲面仅在其边缘显示出线条。

   若要提高曲面的可见度并使其易于选择，您可以使用“Patch Precision”工具增加曲面上的线条数。

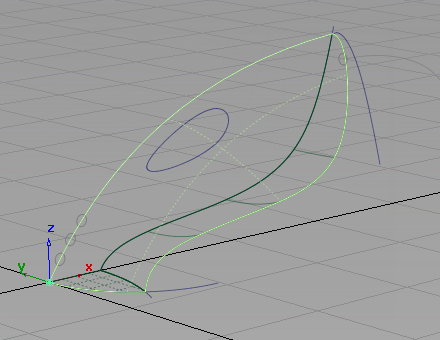

2. 选择“Pick”>“Object”，并选择上方曲面。如果显示拾取选择器，请拾取轨道曲面，而不是曲线。
3. 选择“Object Edit”>“Patch Precision”。


   系统将提示您输入每个细分面片的曲线数。键入 3，然后按 键 (Windows) 或 键 (Mac)。

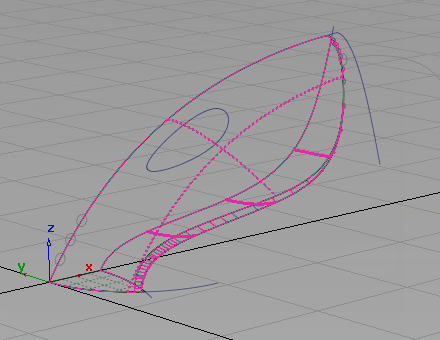

   曲面上现在显示出跨曲面内部的一些虚线。使用这些虚线可使线框形式的曲面更易见，还可用于选择曲面。

   接下来，您将沿两个主曲面相交处的经过修剪的边来创建曲面圆角。

4. 选择“Surfaces”>“Multi-Surface Fillet”>“Surface Fillet”（如果您使用的是 Alias Design，请选择“Surfaces”>“Surface Fillet”）。双击此图标打开选项框。

5. 在“Center Radius”框中，键入半径值 37.5。

6. 在“Flow Control”部分，“Start”和“End”选项设置为“Default”。

   对于“Start”和“End”，请选择“Edge align”。



   此选择可确保将圆角曲面构建为使用边的全长，并能够正确地修剪上方曲面和下方曲面。

7. 关闭“Surface Fillet”选项框。

   系统将提示您选择曲面。

8. 拾取上方曲面。

   如果出现拾取选择器，请选择轨道曲面。

   此时将选中并以粉红色亮显此曲面。


9. 单击下方曲面选择该曲面。


   此时将会选中并以黄色亮显此曲面，在视图的右下角将显示“Build”按钮。

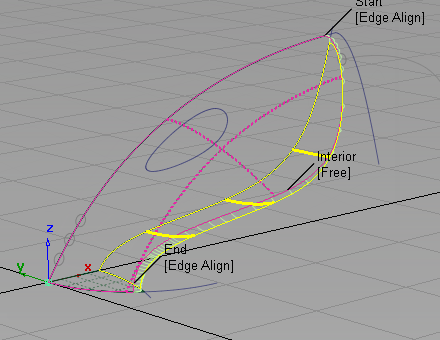

   箭头显示在两个曲面上，指示将在曲面的哪条边上生成圆角。如果需要，可旋转此视图来查看箭头所指的方向。

   对于上方曲面，粉色箭头需要指向真空吸尘器主体内部。如果箭头指向曲面外部，请单击该箭头反转其方向。

   下方曲面的黄色箭头也需要指向真空吸尘器主体内部。如果没有指向瓶子的外部，请在箭头上单击以反转其方向。

10. 单击“Build”。

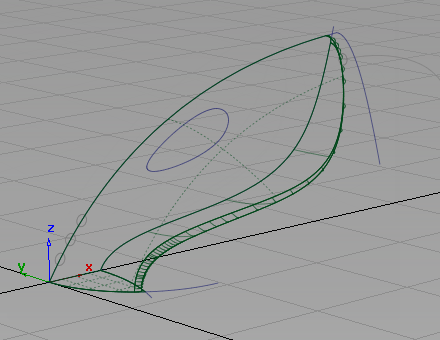

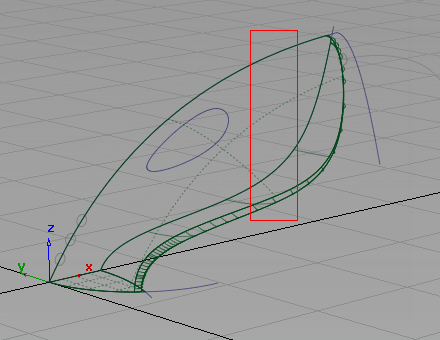

    已创建圆角曲面，并已修剪上方曲面和下方曲面。


11. 选择“Pick”>“Nothing” 取消对所有曲面的选择。


创建吸尘器口曲面

“Surface Fillet”工具适用于多种不同模式。对主体圆角使用的是默认模式，此模式用于创建圆形圆角。圆形圆角模式将沿圆角曲面的长度创建等半径曲面。

对于吸尘器口，创建弦圆角。弦圆角可使曲面保持恒定的宽度，而不是等半径。当两个主要曲面之间的角度随着各自的边而改变时，弦圆角模式会生成更加规则的曲面。

1. 选择“Surfaces”>“Multi-Surface Fillet”>“Surface Fillet”（如果您使用的是 Alias Design，请选择“Surfaces”>“Surface Fillet”）。双击此图标打开曲面圆角选项框。“Start”和“End”的“Flow Control”设置当前设置为“Edge Align”。
2. 将“Flow Control”设置恢复为默认设置。在“Start”和“End”设置的下拉菜单中，选择“Default”。

   注：

   圆角的终点落在真空吸尘器设计的中心线上。主要曲面的边与中心线对齐后，就不再需要调整“Surface fillet Edge Align”。

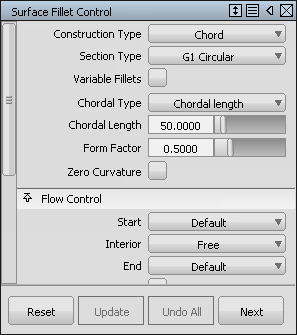

3. 对于“Construction Type”，从下拉菜单中选择“Chord”，以选择等宽圆角。
4. 对于“Chordal Type”，选择“Chordal Length”。
5. 在吸尘器口周围只需要一个小圆角，因此请将“Chordal Length”设置为“50”。


   关闭“Surface Fillet”选项框。

   系统将提示您选择输入曲面。

6. 围绕上方曲面、下方曲面和圆角曲面拖动出一个拾取框，避免选择平面。

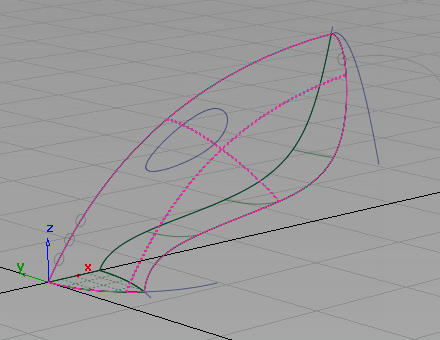

   这三个曲面均已选中并以粉红色亮显。


7. 单击平面将其选中。

   如果出现拾取选择器，请拾取 trim_surface。

   此时将选中并以黄色亮显此曲面。

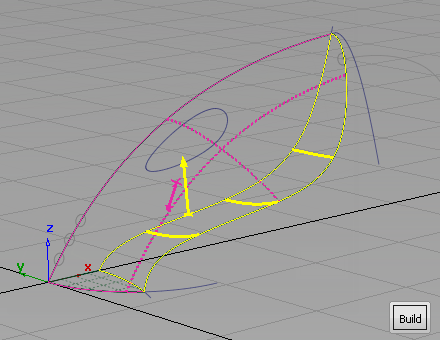

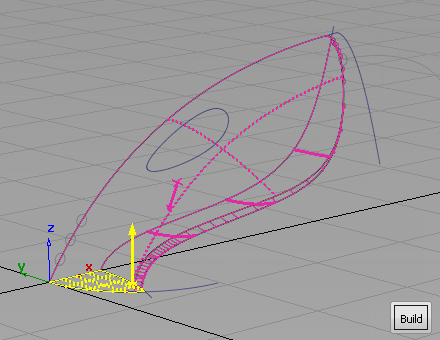

   箭头显示在两组曲面上，指示将在曲面的哪条边上生成圆角。该箭头应指向真空吸尘器主体内部。如果箭头指向曲面外部，请单击此箭头反转其方向。

8. 单击“Build”。

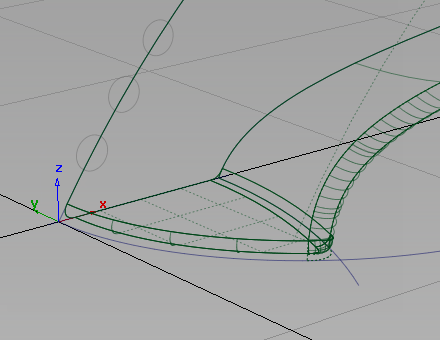

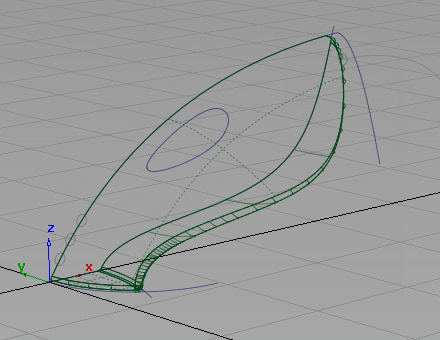

   已创建弦圆角曲面，并对该曲面进行了修剪，以创建平滑的连续外部曲面。

9. 选择“Pick”>“Nothing” 取消对所有曲面的选择。



保存您的作品

1. 选择“File”>“Save As”保存当前场景。
2. 将您的作品保存在“Lessons”项目的“wire”文件夹中。
3. 将此文件命名为“myvacuum3.wire”。
