“Surfaces”>“Multi-Surface Fillet”>“Surface Fillet”

在两个曲面或两组曲面之间创建过渡曲面。

操作步骤

创建圆角曲面

选择圆角曲面的类型

沿可变圆角曲面的长度控制半径

操纵圆角曲面的横断面和连续性

通过指定轮廓创建过渡曲面

创建圆边和圆角

曲面圆角控制选项

Construction Type

此弹出菜单控制圆角的类型。

Radius - 生成球面连接圆角,您可以控制圆角中心或切线位置处的半径值(但不能控制圆角的宽度)。

Chord — 可用于控制圆角的两条边之间的距离,而不是半径。使用“Chordal Length”(或“Tangent Length”)选项可以设置要保持的距离。

Section Type

此菜单通过对输入曲面的每一边施加不同的连续性级别,控制圆角的横断面形状。

G0 Chamfer – 在两组曲面之间创建一个倒角。此类型只可保持曲面任意一边的位置连续性。

G1 Circular - 创建含圆形横断面、与两组曲面相切的圆角。此类型可保持曲面任意一边的切线连续性。

Curvature — 保持与两组曲面的曲率连续性 (G2)。G2 连续性意味着曲率(曲率半径的倒数)在跨圆角边界的两侧是相同的。

G3 Curvature — 保持与两组曲面的 G3 连续性。G3 连续性意味着曲率的变化率在跨圆角边界的两侧是相同的。

计算圆角时,会调整 V 阶数,以使曲面有足够的 CV 在两侧提供所需的连续性。“G2 Curvature”需要 5 阶,而“G3 Curvature”需要 7 阶。

Bias — 使用顶点半径和切线偏移创建圆角,其中心偏向(更靠近于)一组曲面。

Lead — 使用顶点半径和切线偏移创建圆角,定义与输入曲面的触点。此类型可保持曲面任意一边的切线连续性。

Bias Factor

将圆角曲面的中心轨道向靠近一边的方向移动。值为 0 时中心轨道居中。为负值时向第一组曲面偏移。为正值时向第二组曲面偏移。

仅当“Section Type”为“Bias”时,此选项才可用。

Curvature

仅当“Section Type”选项设置为“Bias”、“G2 Curvature”或“G3 Curvature”时,此选项才可用

None — 不保持曲率连续性。

Side 1、Side 2 — 使圆角曲面保持与第一组或第二组曲面的曲率连续性。

Both:使圆角曲面曲率与两组曲面连续。

Variable Fillets

如果选中此选项,可以在圆角段上不同的点设置半径或弦长/切线长度。

半径、距离和曲面控制选项

Specify

仅当“Construction Type”为“Radius”时,此选项及其相关参数才可见。

对于“Bias”和“Lead”断面类型,选择是要指定“Peak Radius”还是“Knee Ratio”

对于“G1 Circular”、“G2 Curvature”和“G3 Curvature”断面类型,选择是要指定“Center Radius”、“Tangent Offset”还是“Both”。这些值提供不同的方式来指定顶点/中心半径和/或引线距离。

注: 引线距离表示圆角延伸到相邻的平板曲面上的距离。引线距离越长,过渡越平滑,连续性越好。

如果将“Specify”设置为“Center Radius”或“Tangent Offset”,同时设置了“Form Factor”,第三个参数(“Tangent Offset”或“Center Radius”)会沿圆角变化。“Both”用于指定圆角的“Tangent Offset”和“Center Radius”,但不指定“Form Factor”。系统通过这两个值自动计算“Form Factor”,该值随圆周变化。

Default Profile Radius/Center Radius/Peak Radius

仅当将“Section Type”设置为“Bias”或“Lead”,并将“Specify”设置为“Peak Radius”时,“Peak Radius”滑块才会显示。顶点半径是圆角在顶部可以具有的最小半径。

仅当将“Section Type”设置为“G1 Circular”、“G2 Curvature”或“G3 Curvature”,并将“Specify”设置为“Center Radius”时,“Center Radius”滑块才会显示。中心半径是圆角弧长中心处的半径。

如果选中“Variable Fillets”,则“Specify”选项将不可用。只能指定切线偏移,而不能指定中心半径。

Tangent Offset/Default Tangent Offset

在圆角上给定 U 等参线的端点(即接触点)处与两个输入曲面相切的球体的半径。

如果选中“Variable Fillets”“Default Tangent Offset”是整个圆角段上的初始切线偏移。然后,可以在圆角上的不同点处添加操纵器并指定不同的切线偏移值。

仅当“Construction Type”为“Radius”时,此选项才可用。

Knee Ratio

这是“Peak Radius”和“Tangent Offset”之间的比率,即“Knee Ratio”=“Peak Radius”/“Tangent Offset”。

仅当“Section Type”为“Bias”或“Lead”时,此选项才可用。

Form Factor

此参数用于调整圆角的形状。指定圆角的 V 方向的外壳线的内侧和外侧控制顶点转臂长度之间的比率。值的范围从 0.1 到 2.0。值越小,圆角弯曲越尖锐。

仅当“Section Type”为“G1 Circular”、“G2 Curvature”或“G3 Curvature”时,此选项才可用。

G2 圆角,左侧:形状系数 = 0.1;右侧:形状系数 = 2.0。

Chordal Type

Chordal length — 在其下面的字段中指定弦长度。

Tangent length — 在其下面的字段中指定切线长度。

仅当“Construction Type”为“Chord”时,此选项才可用。

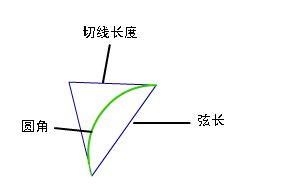

Chordal Length/Tangent Length

应在圆角两条边之间保持的距离,或切线段的长度(请参见上面的图片)。

仅当“Construction Type”为“Chord”时,此选项才可用。

Explicit Control

使您可以控制新圆角曲面中的曲面阶数和最大跨距数。

精确控制选项

仅当“Explicit Control”启用时,这些选项才可用。

(Length) U Degree

新圆角曲面在 U 方向上(即沿曲面边的方向)的阶数。输入从 2 到 9 的整数。

(Section) V Degree

新圆角曲面在 V 方向上的(即从一个轨道到另一个轨道)的阶数。

此选项仅在将“Section Type”设置为“G1 Circular”(值范围为 3 至 6)或“G2 Curvature”(值范围为 5 到 7)时可用。

注: “G3 Curvature”不提供“V Degree”滑块,但将 V 向阶数设置为 G3 过渡所需的 7。
Max. Spans

如果“Surface Type”设置为“Multiple surfaces”,则此值指定每个圆角曲面的最大跨距数。如果“Surface Type”设置为“Single surface”,则它指定原始曲面间每对边界内的最大跨距数。

仅当选中“Explicit Control”但未选中“Bezier Surfaces”或“Uniform Spans”时,此选项才可用。

Uniform Spans
选中此选项时,会显示“Spans”字段,您可在其中为每个圆角曲面精确指定等长的跨距数。如果还同时选中了“Bezier Surfaces”,将创建相应数量的等长 Bézier 细分面片。

流控制

Start/Interior/End

控制圆角曲面边(在 V 方向)如何与边界曲面的边相接。

Edge align — 该工具尝试以共线方式在 V 方向将圆角曲面的边或等参线(对于一个曲面)与边界曲面边对齐。

Extend — 延伸圆角,使其到达最长的边界曲面端(起始端和/或结束端)。

Default or Free — 圆角的边(在 V 方向)以 90 度的角与边界刚好相交。

单击模型上的标签可以遍历所有可能的值。

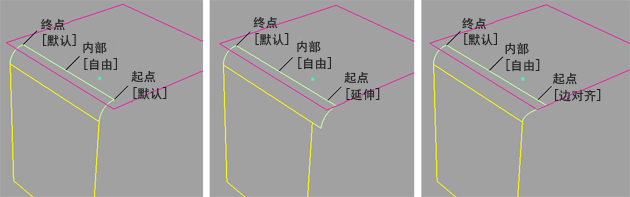

用于启动圆角的可能流控制值

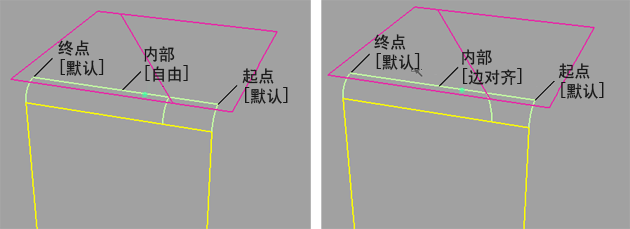

圆角内部可能的流控制值

Modify Range

选中此选项时,“Start”和“End”滑块将显示在控制窗口中,箭头操纵器将显示在选定的圆角上。拖动这些箭头可修改输入曲面中的圆角范围。

注: 仅当范围的“Start”或“End”端的流控制选项设置为“Default”时,才可修改“Start”或“End”端
Start/End

使用这些滑块可修改圆角的范围。“start”和“end”值分别为 0.0 和 1.0,定义了原始范围。

圆角结构

Surface Type

Multiple surfaces — 会创建多个与原始曲面间的边界相对应的曲面。(如果需要,会添加额外的跨距,这些跨距需要小于“Max.Spans”,以满足切线或曲率要求。)这样,会使圆角曲面更加明亮,并且与原始曲面的连续性更佳。

Single surface — 会构建单一圆角曲面。

如果在圆角的边处创建面上线(请参见下面的“Trim Type”选项),则会对它们进行分段以与多个圆角曲面相对应。

Bézier Surfaces

仅当“Surface Type”设置为“Multiple surfaces”时,才会显示此选项。如果启用它,则每个曲面都将成为一个 Bézier 细分面片。

Bézier 细分面片具有一个跨距,并且它们在 U 方向的最大阶数是在“Explicit Control”部分设置的。默认值为 5 阶。

Short Edge Tolerance

在插入交叉节点的情况下,系统不允许跨距的长度小于此值。

控制选项

Trim Type

Automatic — 自动修剪原始曲面,使其重新到达接触线的位置。

Curves-on-surface — 沿接触线在曲面上创建曲线,允许您手动进行修剪。

Off — 不修剪原始曲面。

Auto Update

在您更改选项时自动更新圆角曲面。

如果曲面非常复杂并且进行更新所需的时间较长,那么要更新曲面时,请禁用此选项并单击“Update”按钮

提示:

键可用于中断耗时较长的曲面圆角计算。

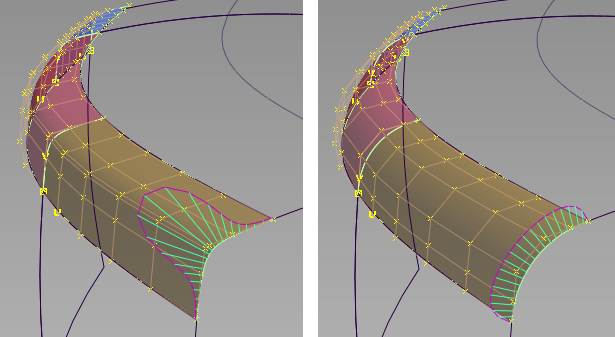

Curvature Comb

在生成的曲面间显示曲率精梳图。

Continuity Check

显示一个操纵器,指示沿圆角边实现的与现有曲面的连续性。

仅当“Trim Type”为“Curves-on-surface”或“Automatic”时,此选项才可用。

按钮

Reset

恢复保存的设置。如果未保存自定义选项,则单击“Reset”可恢复安装的选项设置。

update

在禁用“Auto Update”时使用当前设置更新曲面。

Undo All

反转工具的任何效果。

Next

重置工具以开始一个新曲面。
