使用“Pedestrian Protection”工具创建撞击曲线。

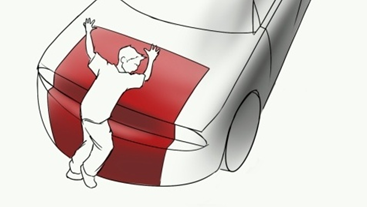

创建一条一阶曲线,该曲线代表行人的头部与形成汽车引擎盖的一组曲面的影响区域。

通过了解在一次碰撞期间行人的头部撞击引擎盖的位置,可以修改设计以减少与坚硬的下部结构发生的碰撞,从而提高行人在与车辆发生碰撞时幸存的能力。现在,多个国家的车辆安全准则中都要求此能力。

由“Pedestrian Protection”工具生成的此撞击曲线具有构建历史,并在修改输入值(如行人身高)或目标曲面时会更新。

注:

我们假设 Z 轴是垂直轴,且汽车的中心线沿着 X 轴。

生成撞击曲线

  1. 选择“Evaluate”>“Pedestrian Protection”

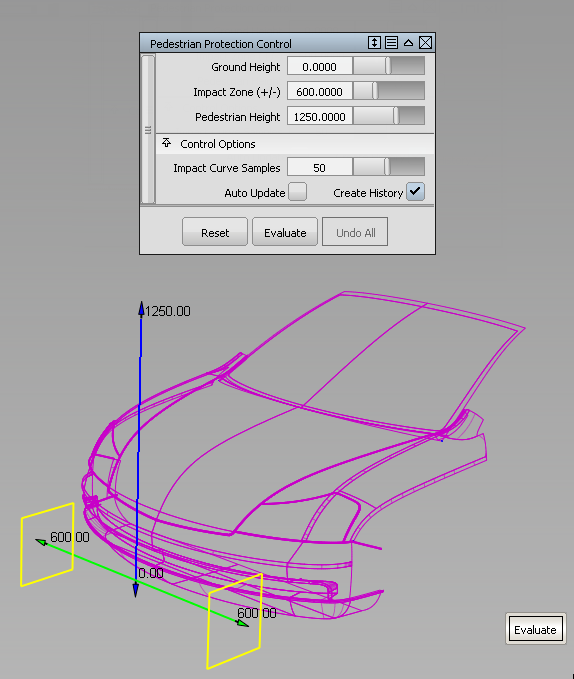

  2. 选择定义车辆前面的曲面。

    曲面会变为紫色。

    在选定曲面前方 100 毫米处将显示一个操纵器。

    注:

    在访问工具之前已拾取的曲面将包含在选择中。

  3. 通过控制窗口或通过拖动其中一个操纵器箭头,调整参数(“Pedestrian Height”、“Impact Zone”和“Ground Height”)。
    注:

    操纵器按 10 个单位的增量移动。还可以通过键盘输入一个更加精确的值。

  4. 单击“Evaluate”按钮(在控制窗口中或在活动视图窗口的底部),或按空格键。

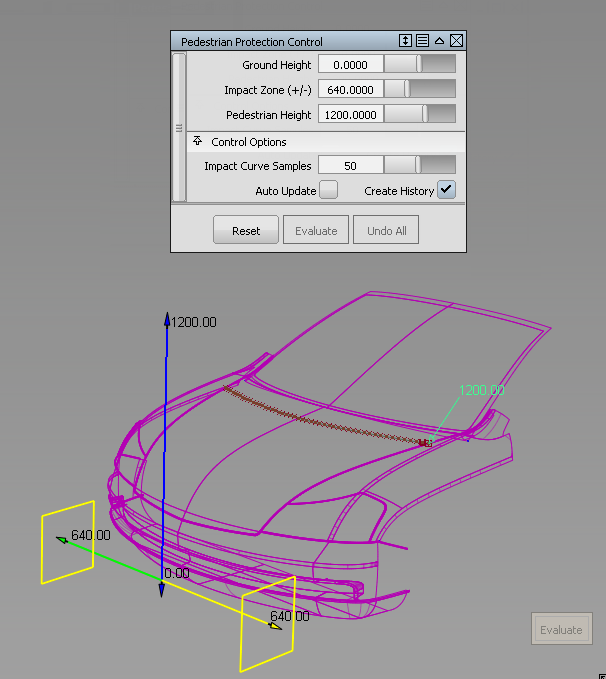

    将计算并绘制撞击曲线。一个注释将附加到曲线,显示相应的行人身高。

  5. 通过控制窗口或通过拖动其中一个操纵器箭头,修改“Pedestrian Height”、“Impact Zone”或“Ground Height”
  6. 通过在曲面上单击,将曲面添加到选择中或从选择中删除曲面。
    注:

    在默认配置下,鼠标左键将切换该选择。

  7. 再次单击“Evaluate”按钮。

    撞击曲线及其注释将更新。

在退出该工具之后,仍可以编辑撞击曲线的参数,方法是:选择“Object Edit”>“Query Edit”,然后选择撞击曲线,或者先选择撞击曲线,然后重新进入“Pedestrian Protection”工具。

由于撞击曲线具有构建历史,修改输入曲面(例如,通过拉动 CV)会导致曲线进行更新。

单击“Undo All”以移除撞击曲线,然后重新开始。
