将外壳线展平到平面上

将一行 CV 投影到一个平面上，或者将所有 CV 行（U 方向和/或 V 方向）分别投影到不同平面上。

每个投影平面由视图方向和行端点确定，或被选择为“最适合”穿过行的端点 CV 的平面。

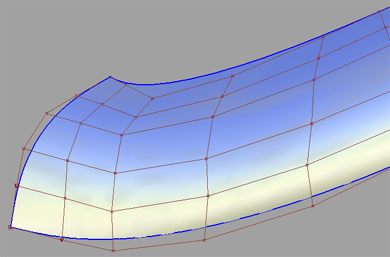

通过“Square”或“Rail surface”等工具进行程序建模，或者直接操纵 CV 时，有时会生成不规则的外壳线形状。

可以使用“Planarize hull”，通过将每行 CV 排列到不同的平面上来生成非常平滑的外壳线形状。

将单行 CV 平面化

1. 双击“Surface Edit”>“Planarize Hull” 图标以打开选项框。
2. 将“Type”设置为“Single”。
3. 选择一行 CV。

   该行中的所有 CV 会自动投影到同一平面上。如果选中“View Based Plane”选项，则在当前视图中，CV 会显示为排在一条线上。


4. 如果您对效果不满意，可选择“Edit”>“Undo”，然后使用不同选项重新应用该工具。

将所有 CV 行平面化

1. 双击“Surface Edit”>“Planarize Hull” 图标以打开选项框。

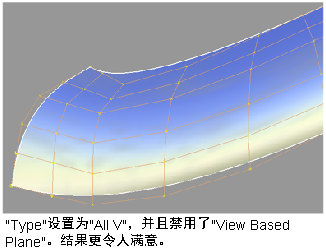

2. 将“Type”设置为“All U”、“All V”或“U and V”。
3. 选择一个曲面。
4. 在选项框中调整选项值。
5. 单击“Go”按钮。

   各 CV 行（U 和/或 V 方向）会自动投影到不同的平面上。如果选中“View Based Plane”选项，则在当前视图中，CV 会显示为排在一条线上。

   如果禁用“Include Edges”，则将不会影响第一行和最后一行 CV。


6. 如果您对效果不满意，可更改部分选项的值，然后单击“Update”按钮。

   这时，会根据原始位置重新计算新的 CV 位置（相当于撤消前一操作并重新应用该工具）。
