关于从 AutoCAD Civil 3D 导入

可以导入 AutoCAD Civil 3D 道路、管道（结构）和已导出为 IMX 的曲面。将 Civil 3D 数据导出到 IMX 文件，然后将数据导入到 InfraWorksInfraWorks 360中。

注： 您无法将 IMX 2012 数据导入 Autodesk InfraWorks 360，也无法将 IMX 2013 数据导入 InfraWorks 360 2012。

您可以采用 IMX 格式重新导出 管线、曲面、覆盖范围、水域、道路和标记到 Civil 3D。

导入 AutoCAD Civil 3D 道路

从 AutoCAD Civil 3D 导入道路时，请单击“IMX”选项卡。

通过“道路选项”框，可以指定如何在模型中显示导入的道路。

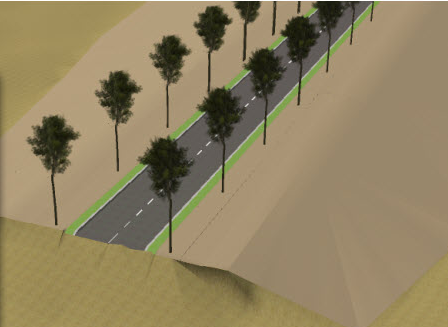

若要沿 Civil 3D 道路中心线路线使用 InfraWorks 360 道路样式，请取消选中两个“道路选项”。可以使用规则样式或“样式选项板”将 InfraWorks 360 道路样式应用到导入的道路。任一“道路选项”均未选中时，导入的道路将具有以下形式：

• 使用 Civil3D 道路区域(而不是原生道路样式)

  导入 AutoCAD Civil 3D 道路时，道路形状会成为覆盖区域。应用于 Civil 3D 中道路形状的 AutoCAD 材质将成为 InfraWorks 360 材质。

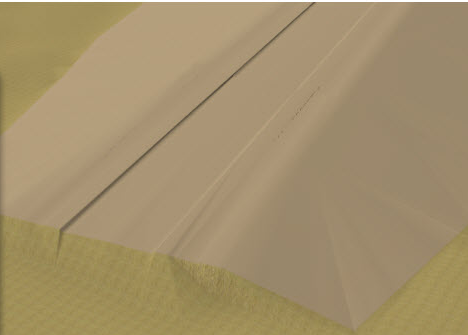

  若要忽略 InfraWorks 360 道路样式并将道路曲面显示为覆盖区域，请选择此选项。如果选择此选项，路面将如下所示：



• 使用道路区域而不是顶部曲面

  如果选择了第一个选项，此选项将变成可选状态。如果选择该选项，道路将突出显示 Civil 3D 道路顶部曲面。例如，道路将包括表示路缘等对象的隆起区域和凹陷区域，但是不会使用基础道路曲面。此状态可以用于解决有时因道路曲面覆盖超出必需的较大区域并且在其边界具有大平面三角形而造成的视觉问题。

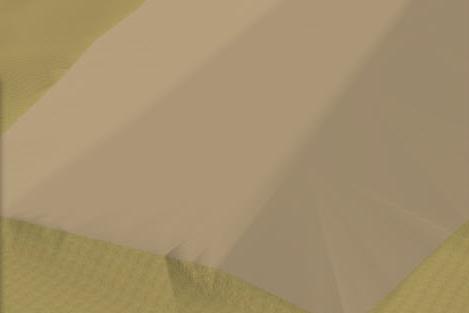

  如果选择这两个选项，路面将如下所示：



导入 AutoCAD Civil 3D 曲面

从 Civil 3D 导入道路时，请单击“IMX”选项卡，然后指定要导入的曲面。

在导入曲面时，会根据 Civil 3D 图形中的定位和坐标系信息将该曲面放置在您的模型中。InfraWorks 360 会根据附着到 Civil 曲面的材质组映射和分类，将材质应用到 Civil 曲面。如果已将地形补片应用于曲面，则地形补片以及任何标记将被导入。这些曲面会合并成一个，用于显示。

所有三角网曲面都以其原生格式存储。栅格曲面将转换为三角网曲面。
