编辑运动类型特性

  1. 单击“查看面”命令 ,然后选择凸轮的前表面。
  2. 在浏览器中,展开“接触类型”。在“擒纵机构运动”上单击鼠标右键,然后选择“特性”

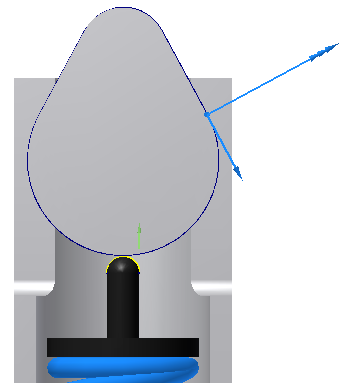

    凸轮的 Z 轴指向凸轮外部。如果 Z 轴指向了内部,请打开擒纵机构运动类型的特性对话框,并反转凸轮 Z 轴的法向。对值来说也是一样,如果 Z 轴指向了内部,请反转 Z 轴。

    Z 轴指向凸轮外部表明这是零件的外表面而非孔或切口的内表面。在这种情况下,Z 轴必须始终指向零件材料的外部而非零件材料的内部。

  3. 展开该对话框,然后选择“法向”并将比例设定为 0.003
  4. 选择“切向”,并将比例设定为 0.01
  5. 单击“确定”。
