插入接触类型
下一步,在凸轮和阀之间添加连接。
单击
插入运动类型
。
从下拉菜单中选择“
2D Contact
”。
选择凸轮毂上的草图回路(如图所示)。

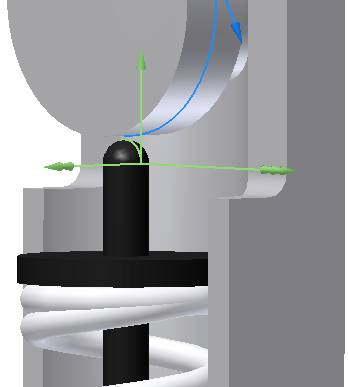

选择阀杆顶部的草图回路(如图所示)。
注:
确保选择了草图,且未选择周围的几何图元。可能需要放大或使用“选择其他”来选择回路。
单击“
确定
”。
已创建接触类型,并将其添加到浏览器中新添加的
“接触类型”
组中。
