展开包含钣金特征的草图

在至少包含一个纯平面的钣金模型中工作时，使用“展开”命令可以展开一个或多个钣金折弯或相对参考面的卷曲。“展开”命令可以将展开特征添加到钣金零件浏览器。可以向模型的展开部分添加其他特征。然后可以添加重新折叠特征以重新折叠所有或某些展开的折弯或旋转。

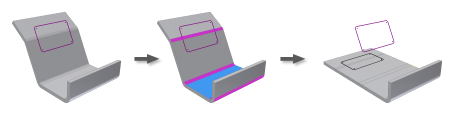

面上要展开的未使用的草图都可以选中并复制到展开的面。原始草图可以继续显示也可以从显示中删除。复制的草图将作为展开特征的子项显示在浏览器中。

在功能区上，单击 “钣金”选项卡 “修改”面板 “展开” 。 单击要用作展开参考的面或平面。 单击要展开的各个亮显的折弯或卷曲。还可以使用“添加所有折弯”来选择所有亮显的几何图元。 预览展平的状态，并添加或删除折弯或卷曲以获得需要的平面。 单击“草图”箭头以允许选择草图。 选择您要同时展开的未使用的草图。 （可选）选中或取消“父项可见”，以在展开后显示或不显示父草图。 单击“确定”。
