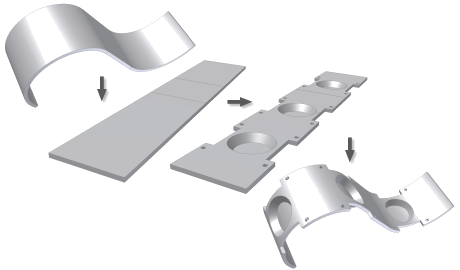

当模型是平的时，某些钣金特征更易于创建。这些特征通常可以贯通精制零件中的折弯区域。“展开”和“重新折叠”命令允许您：
- 在零件特征历史中插入展开特征，该特征将展平所有或选定的折弯或旋转。
- 向展平状态中的模型添加特征。
- 插入重新折叠特征，该特征允许将在展开特征以后添加的任何特征折叠回原来的折叠状态。
您可以展开或重新折叠在钣金零件的折叠或展开面上创建的草图。这些草图上的尺寸可以参考处于折叠或展开状态的其他特征。
展开与展开模式
通过展开特征展平的折叠模型并不等同于展开模式模型。建议不要使用通过展开特征展平的模型创建工程图。
展开模式包含大量折弯和冲压信息，这些信息对于制造工程图的创建非常有用。使用“展开模式”命令可获得创建工程图所需的展平表达。区别包括：向上/向下折弯、冲压深度、冲压替换表达和折弯释压几何图元。
凸雕特征变形
构建在展平折弯上或与展平折弯相接触的特征在重新折叠后会变形。从钣金平板上突出（向上或向下）来的特征相对于钣金平板的中性层变形，但是相对于突出的几何图元不变形。若要确保变形符合车间结果，请尽可能限制突出特征不超过厚度值。
展开折弯草图
可以选择现有的平面或从展开特征或展开面展平的面来创建草图。
合并面拓扑
为了支持在处于展开状态的模型上创建特征，我们对合并面的方式进行了更改。
 |
 |
|
在 2010 之前的版本中，具有共面边的面合并到一个面中。 |
从 2010 开始，具有共面边的面不再合并到一个面中。 |
在 R2010 中打开在 R2010 以前的版本中创建的钣金零件时，零件仍保留合并的具有共面边的面。具有共面边的面拓扑在添加展开特征（图中以蓝色指示）时将拆分为单独的若干面。
从展开特征创建的工作几何图元
用于定义工作几何图元的选项随着展开特征的增加而增多。以下示例显示了使用折叠特征、展开特征和这两种特征的组合创建的工作平面。
使用折叠几何图元创建

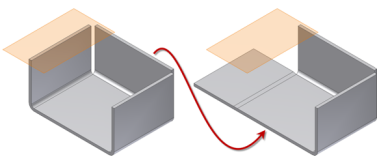

在上图左侧，已使用折叠模型特征创建一个工作平面。在上图右侧，您可以看到当展开父特征时该工作平面仍然在那个位置。
使用展开几何图元创建

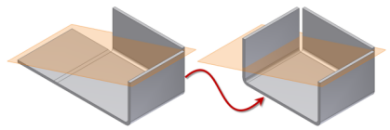

在上图左侧，已使用折叠模型特征创建一个工作平面。在上图右侧，您可以看到当重新折叠父特征时该工作平面仍然在那个位置。
使用折叠和展开几何图元创建

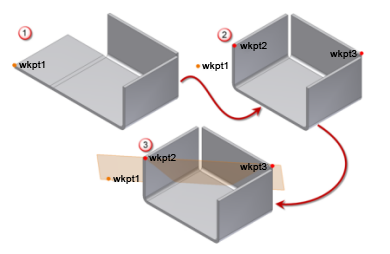

在上图左侧，已使用展开模型特征创建了一个工作点。在图的右侧，使用折叠特征上的同一个顶点创建了第二个工作点。在另一个折叠特征上创建了第三个工作点，并使用这三个工作点创建了一个工作平面。下图显示当特征展开或重新折叠时，工作平面仍然在对应的位置。
多重体块零件中的展开折弯
Inventor 允许创建包含独立实体（称为“体块”）的钣金零件。为展开操作选择的折弯必须是包含展开参考面的体块的一部分。

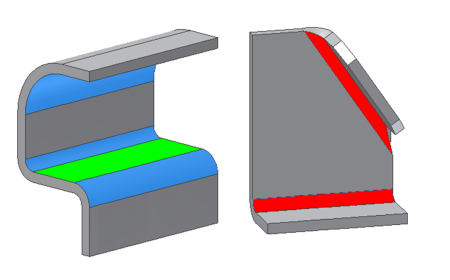

图示中以绿色显示选定的展开参考面。以蓝色显示的折弯可使用选定的参考面展开。以红色显示的折弯不能使用选定的参考面展开。
相对原点进行零件变换

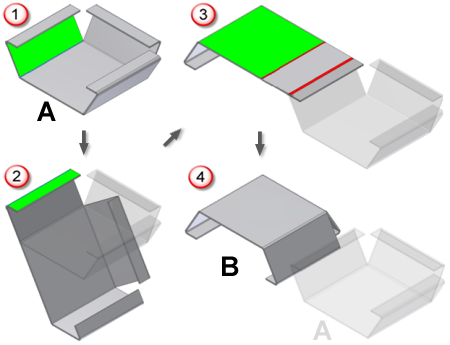

“展开”和“重新折叠”命令允许用户手动选择基础参考以进行展开和后续重新折叠操作。此手动选择过程允许零件相对于与原点的原始方向进行变换。请考虑以下图示，其中包含四种模型状态：
- 在状态 1 下，零件的显示方向为“A”，并且绿色面已选择为展开的基础参考。
- 在状态 2 下，添加了第二个展开，并使用绿色面显示。
- 在状态 3 下，使用以绿色显示的基础面对两个折弯应用重新折叠。
- 在状态 4 下，结果显示为方向“B”。
使用“重新折叠特征”关联菜单选项或“自动选择选项”方法应用的重新折叠特征可以避免发生此类不必要的变换。
有关这些重新折叠操作步骤的详细信息，请参考重新折叠钣金特征。
