- 在功能区上，单击
“草图”选项卡
“格式”面板
“构造”
将几何图元的创建方式重置为常规几何图元。 - 接下来，单击
“草图”选项卡
“绘制”面板
“直线”
，或单击鼠标右键并从标记菜单中选择“直线”。
- 在图形窗口中，将鼠标移动到 Cylinder Base.ipt 的左下角，直至看到绿色的圆为止。它标识着您超过了先前投影的构造线的端点。
- 单击以放置直线的第一个点。

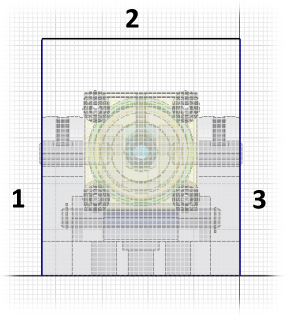

- 注意垂直和水平约束标识，按以下次序放置三条线段：垂直线段、水平线段和垂直线段。从上一条线段的终点开始新的线段，这样可确保这些直线组成单个连续的开放截面轮廓。您的截面轮廓应如下图所示：
注： 若要确定线段 2 右端的水平端点，请将光标向下拖动以定位早先投影的构造线的右端点，然后将光标向上垂直移动并保持对齐。线段 3 的下端点应该与投影的构造线的右端点重合。这三条直线代表可创建钣金保护的基础特征的异形板的内表面。
- 单击
“草图”选项卡
“约束”面板
“尺寸”
，或单击鼠标右键并从标记菜单中选择“创建尺寸” 现在，放置 95 mm 的竖直尺寸，来定义保护装置的高度。两条垂直线段将根据放置线段 2 时所创建的水平约束进行调整。
- 单击
“草图”选项卡
“退出”面板
“完成草图”
，或者单击鼠标右键，然后选择“完成二维草图”以退出草图环境。
接下来您要使用刚创建的开放截面轮廓草图来创建异形板。
