设定标签使其显示在钉板中。然后拖动各个标签以手动对其进行重新排列。
- 验证浏览器是否已设定为三维布线。如果还没有，请单击浏览器顶端的“模型”，然后选择“三维布线”。
- 在浏览器中的“线束部件 1”上单击鼠标右键，然后选择“钉板设置”。
- 在“钉板设置”对话框中的“虚拟零件”下，单击“显示标签”复选框，然后单击“确定”。

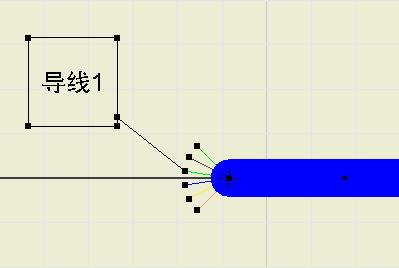

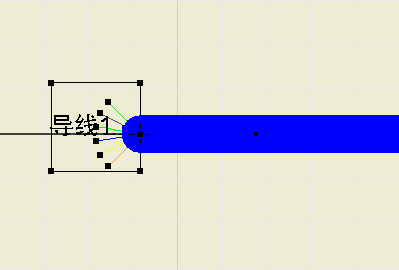

- 按照文中所示，单击并拖动文本框以更改其位置。
注： 可以在三维布线库中的标签定义中调整标签和字号。 - 为了进行本练习，请将默认的标签显示设置更改回隐藏状态。在线束部件上单击鼠标右键，选择“钉板设置”，然后清除“显示”选项卡上的“显示标签”复选框。
