对称约束使选定的直线或曲线相当于选定线对称约束。应用这种约束后，约束到选定几何图元的线段也会重定位。
- 在功能区上，单击
“草图”选项卡
“约束”面板
“对称”
。 - 单击第一条直线或曲线。
- 单击第二条直线或曲线。
- 单击对称直线。
- 继续放置对称约束，或执行以下一种操作以停止：
- 单击鼠标右键，然后选择“完成”。
- 按 Esc 键。
- 选择其他命令。

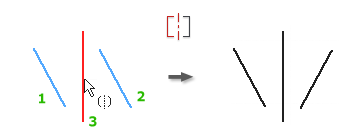

演示如何创建对称约束
注：
- 如果删除对称线，对称约束也将删除。
- 选定直线和圆弧将相当于某条线进行约束，形成对称形状。应用约束后，所有约束为选定形状的几何图元也会随之移动。
- 对称线可以是任何线型，并且必须保留在草图中，否则与其关联的所有对称约束将被删除。
