资源中心客户

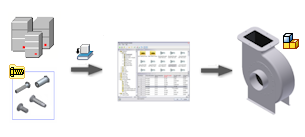

使用资源中心客户环境以在设计过程中使用资源中心库零件。

• 将资源中心库中的零件插入部件文件中。
• 将资源中心库中的特征插入零件中。
• 使用“自动放置”将资源中心库中的零件放置在部件文件中。
• 更改已放置的资源中心库零件的尺寸。
• 使用资源中心库中的零件替换现有的（以及非资源中心中的）零件。
• 打开并查看资源中心零件。

提示： 使用 “打开”“从资源中心打开”来打开资源中心零件文件。

在客户环境中导航

资源中心客户环境包含查找标准件所必需的所有方法：

• 浏览功能。
• 高级搜索与基本搜索命令，用于查找符合相应参数的零件。
• 收藏夹，用以创建用户自己的个人文件夹结构，使其具有特定零件、零件族或类别的快捷方式。
• “历史”选项会在“类别与族”窗格中显示最近使用的 20 个零件。
• 过滤，用以将不使用的族、类别或标准排除在外。

AutoDrop 和手动放置

AutoDrop 是放置资源中心零部件的默认方法。AutoDrop 自动询问几何图元的放置和尺寸（根据标准件族特征），并预览建议的尺寸和放置。使用 AutoDrop 可以放置以下类型的标准零件：螺栓（“其他”类别中包含的螺栓除外）、螺母、垫圈、带孔销、轴承和弹性挡圈。

可以使用 Autodesk Inventor 放置方法来手动放置资源中心零件。若要手动放置零件，请在“从资源中心放置”对话框中关闭 AutoDrop。若要使用手动放置方法来放置特定的零件族，请按住 ALT 键并单击“确定”（或双击族）。

标准和自定义零件

资源中心库包括两种类型的族：

标准族 在族表中定义族成员的所有参数。当您选择要放置在部件中的族成员时，族成员数据将完整指定要引用的标准零件。

自定义族 包含映射至族模板中的几何参数的一个或多个自定义参数。族表中可以存在以下类型的自定义参数：数字值范围、数字值数列或布尔。您可以在放置零件时输入自定义参数的值。可以根据自定义族的相同成员创建大量不同的零件。

默认情况下，标准族的成员放置为标准零件。标准零件文件是在“资源中心文件”文件夹（在项目中指定）中创建的。“文件名”和“文件夹名称”族特性将定义标准零件的文件名和文件夹。标准零件文件是只读的，需要通过使用资源中心命令进行编辑。

• 更改尺寸：如果更改零件尺寸，则系统将在资源中心文件位置自动创建新的零件文件（包含适当的零件尺寸）。
• 刷新标准零部件：如果库中的相应族发生了更改，则可使用“刷新标准零部件”命令来刷新标准零件。

默认情况下，自定义族的成员放置为自定义零件。可以在放置时选择自定义零件文件的文件夹和文件名。自定义零件将作为常规 Autodesk Inventor 文件处理。

如果合适，请将标准族成员放置为自定义零件，或将自定义族成员放置为标准零件。在“族”对话框中选择“作为自定义”或“作为标准”选项。若要更改自定义族的默认设置，请在“应用程序选项”对话框的“资源中心”选项卡上设定“自定义族默认设置”选项。

• 当您将标准族成员放置为自定义零件时，请定义零件文件名和文件夹。零件文件在资源中心中是独立的，您可以手动编辑它。
• 当您将自定义族成员放置为标准零件时，零件文件会保存在“资源中心文件”位置中。它将保存在“族文件夹名称”特性指定的文件夹中。该文件名是使用“文件名”特性自动创建的。若要编辑放置的零件，请使用“更改尺寸”或“刷新标准零部件”命令。

  注意：

  • 部件浏览器中的资源中心标准零件会使用一个专用图标来标记。
  • 资源中心自定义零件使用 Autodesk Inventor 零件图标 。
  • 确保文件名在族文件夹中是唯一的。文件名的表达式必须包含所有自定义列，以便在自定义族中定义唯一的文件名。文件名还必须包含族特定的标识符，以确保在资源中心内的唯一性。
  • 如果向族中添加了新的自定义列，则在刷新零件时，此新列的默认值将应用于引用的零件文件。

标准零件文件

在部件中放置标准资源中心零件后，会在“资源中心文件”文件夹中创建零件文件。当用户稍候放置相同零件的其他引用时，现有零件文件会与来自库的零件进行比较。如果库包括该零件的新版本，则下一步操作取决于“放置时刷新过期标准零件”应用程序选项。原始零件文件会自动替换为新的零件文件，或使用“资源中心文件”文件夹中的文件。

“资源中心文件”文件夹中的原始零件文件必须是读/写文件，才能进行替换。零件文件为只读时，请检出零件文件（或将其更改为读/写）以完成放置操作。如果将文件保留为只读，则会取消零件放置。

以下命令可创建或替换“资源中心文件”文件夹中的零件文件：

• 从资源中心放置
• 从资源中心替换
• 更改尺寸
• 刷新标准零部件
• 从资源中心打开

如果资源中心零件文件在 Autodesk Vault Basic 中进行管理，则以下原因可导致丢失文件的写入权限：

• 用户在 Vault 检出消息框中单击“否”，取消了检出文件。
• 用户在 Vault 中将“文件编辑”提示配置为“反馈”=“否”，“频率”=“从不提示”。
• 零件文件被 Autodesk Vault Basic 中的其他用户检出。

引用的标准零部件的存储位置

在 Autodesk Inventor 项目文件中定义的资源中心文件位置处创建资源中心标准零部件。

当资源中心创建零部件时，它会首先搜索缓存的先前用过的标准件（位于资源中心文件位置）。该搜索可以缩短对常用零部件的访问时间。可以为每个 Autodesk Inventor 项目设定不同的资源中心文件位置。但是，我们建议您对每个项目使用相同的资源中心文件位置，以优化性能。

可以在 Autodesk Inventor 的“应用程序选项”对话框中定义默认的资源中心文件位置。默认的资源中心文件位置将自动应用于已将资源中心文件位置设置为 [默认] 的每个项目。

提示：

• 当项目处于激活状态时，请勿更改“资源中心文件”文件夹的位置。
• 在 Vault（或其他任何数据管理系统）环境中工作的工作组的每个成员，必须使用本地文件夹来存储资源中心文件。数据管理系统控制着本地的“资源中心文件”文件夹。

部件浏览器中的资源中心标准零件

在部件浏览器中，从资源中心放置的标准零件使用特殊图标进行标记：

	资源中心标准零件
	固定资源中心标准零件
	未启用的资源中心标准零件
	未启用的固定资源中心标准零件
	资源中心标准零件，可见性已关闭
	固定的资源中心标准零件，可见性已关闭

注： 在部件浏览器中，放置为自定义零件的资源中心零件显示 Autodesk Inventor 零件图标。

资源中心零件的详细等级表达

“资源中心零件均已抑制”表达可以抑制保存在以下两个位置的所有零部件：

• 在“应用程序选项”对话框的“文件”选项卡中指定的默认“资源中心文件”文件夹
• 在当前项目的“文件夹选项”中指定的“资源中心文件”文件夹

如果资源中心零部件未保存在这两个位置中，则其就不会受到抑制。

资源中心零件的 iProperty

对于放置的保存在资源中心文件位置的标准资源中心零件，iProperty 不可编辑。

若要设置零件族的 iProperty，请使用资源中心编辑器将适当的族表列映射到 iProperty。

提示： 若要更改放置的资源中心零件的 iProperty，请编辑相应的零件族，并将适当的族表列映射到 iProperty。然后使用“刷新标准零部件”命令来刷新部件中的库零件。

资源中心零件中的定位特征

默认情况下，对于放置的资源中心标准零件，所有定位特征是隐藏的。您不能更改部件中的标准零件的定位特征可见性，因为标准零件不可编辑。

您可以通过在族表中创建可见性列来为特定族成员设定定位特征可见性。
