在下一部分中，我们将使用新曲面来分割零件并创建第三个实体。
-

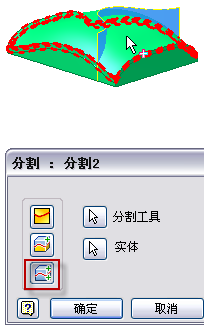

在“修改”面板上，选择“分割”命令。 - 在对话框中，选择“分割实体”选项。
- 选择拉伸曲面作为“分割工具”。
- 如果多实体零件中只有一个实体可见，那么 Inventor 会选择该可见的实体作为要包含的实体。由于有一个以上的实体可见，因此请选择上部的实体作为“实体”选择项。
- 单击“确定”创建实体。
请注意，现在浏览器中的“实体”文件夹中有三个实体。
- 在浏览器中，展开“实体”文件夹。
- 在文件夹中的每个实体上单击鼠标右键，然后选择关联菜单中的“特性”。将每个实体的“实体外观样式”更改为唯一的外观。
- 保存文件。
