创建另一个分割工具

在下一部分中，我们将为另一种分割工具创建样条曲线截面轮廓和曲面。

在零件底部新建草图。
调整零件视图的方向（如下图所示），使零件较宽的一端在右侧。

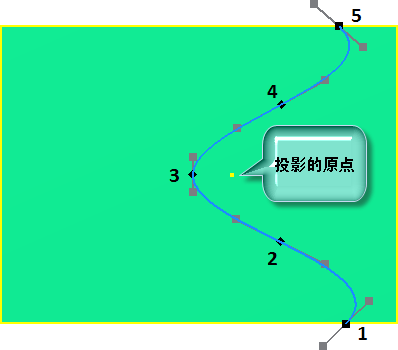

创建具有五个拟合点的样条曲线，如下图所示。双击最后一个点来创建样条曲线。如果您的样条曲线上的控制柄与图像中并不匹配，也没什么大碍。
在以下拟合点之间放置竖直约束：
1. 1 和 5
2. 2 和 4
在拟合点 3 和投影原点之间放置水平约束。
使用以下方法之一启用样条曲线上的所有线性控制柄：
1. 单击鼠标右键，然后选择关联菜单中的“激活控制柄”。
2. 在控制柄的任意位置单击并拖动。
在中间的拟合点上单击鼠标右键，然后启用“曲率”。
在中点和两个端点处的控制柄上放置竖直约束。
在每个线性控制柄上放置无单位尺寸 1。
在的曲率控制柄的拟合点上放置 12 mm 的径向尺寸。如果样条曲线与下图略有不同，这无关紧要。
在线性控制柄和零件边之间添加 34 度的角度尺寸，如下图所示。
为拟合点标注尺寸，如下图所示。
完成草图。

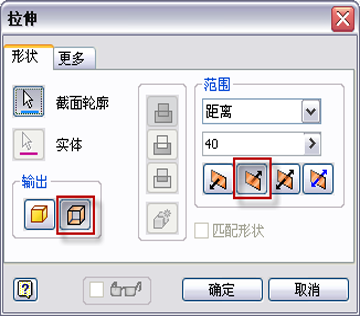

启动“拉伸”命令。将“输出”设置为“曲面”，选择该样条曲线作为“截面轮廓”选择项。将“距离”设置为 40 mm。反转拉伸方向，以便截面轮廓与现有实体相交。单击“确定”创建曲面。
保存文件。
