创建详细等级表达

使用详细等级表达指定在内存中加载的零部件或创建一个零件表达。可以创建多个表达以加载部件的不同方面，以及管理内存消耗。

可以随时更改为其他详细等级表达。在浏览器中双击表达的名称以激活该表达；或者如果愿意，可以在该名称上单击鼠标右键并选择“激活”。

检查系统定义的详细等级表达

所有零部件都包含五个系统定义的详细等级：

包括所有零部件（默认）
所有零部件均已抑制
所有零件均已抑制
资源中心零件均已抑制
全部打开

若要打开激活了系统定义的或用户定义的“详细等级”的文件，请在“打开文件”对话框中单击“选项”，选择所需的详细等级，然后选择“打开”。使用自己的某个部件文件或某个样例模型文件来检查系统定义的某个详细等级表达的影响。

注：系统定义的详细等级表达仅适用于已移植并保存到当前版本的文件。如果需要，请打开部件，然后单击“保存”。在“保存”对话框中单击“所有均是”（保存所有文件），然后单击“确定”。关闭并重新打开部件。

打开一个部件文件（例如示例文件 Engine.iam）。
在浏览器中，单击以展开“表达”文件夹，然后单击以展开“详细等级”文件夹。
默认情况下，选择“包括所有零部件”表达，并将部件中的所有零部件加载到内存中。向下滚动浏览器层次结构查看已列出的所有文件。
在浏览器中，双击“资源中心零件均已抑制”表达。在 Engine.iam 示例中，一些垫圈与螺栓将从内存和图形窗口中删除。向下滚动浏览器层次结构查看已抑制的资源中心零部件（以带有删除线的文字显示）。
注： “资源中心零件均已抑制”表达会抑制以下两个位置中保存的所有零部件：在“应用程序选项”对话框的“文件”选项卡中指定的默认“资源中心文件”文件夹，以及在当前项目的“文件夹选项”中指定的“资源中心文件”文件夹。如果资源中心零部件未保存在这两个位置中，则其就不会受到抑制。
双击“所有零部件均已抑制”或“所有零件均已抑制”，然后向下滚动浏览器查看结果。所有零件或零部件将从内存和图形窗口中删除。

提示：可以打开具有一个激活的系统详细等级表达的部件。在“文件打开”对话框中，选择要打开的部件，然后单击“选项”。在“文件打开选项”对话框中，选择系统详细等级表达。

注：检查状态栏中的容量仪表，以查看每个表达加载的引用和文件数目。

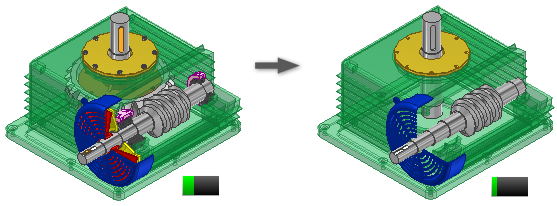

创建具有较少数量零部件的详细等级表达

单击“打开”，并浏览到要打开的部件。
在浏览器中（或者如果零部件可见，则在图形窗口中），确定要抑制或取消抑制哪些零部件。
在浏览器或图形窗口（如果零部件可见）中，在该零部件上单击鼠标右键，并选择“抑制”。如果适用，清除“抑制”上的复选标记以加载该零部件。
根据需要继续抑制或取消抑制零部件。
在浏览器的“详细等级”节点上单击鼠标右键，然后选择“新建”来创建捕获零部件当前抑制状态的新详细等级表达。
完成后，单击“保存”保存该文件。系统将提示您为新详细等级表达输入一个描述性名称。

注：

使用关联菜单选项创建新详细等级表达并复制现有的详细等级表达。
可以将设计视图表达复制到详细等级表达中。在所需的设计视图表达上单击鼠标右键，然后选择“复制到详细等级”。
可以删除用户定义的详细等级表达。不能删除系统定义的表达。在不需要的详细等级表达上单击鼠标右键，然后选择“删除”。
要使用系统定义的或用户定义的处于激活状态的详细等级，请在“文件打开”对话框中选择“选项”，并选择适当的详细等级，然后选择“打开”。

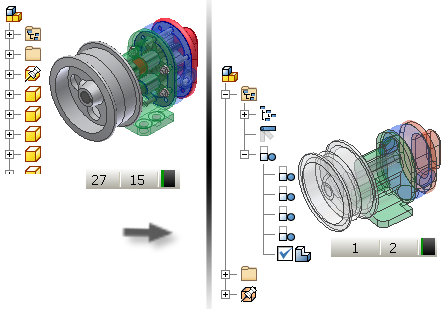

使用包覆面提取创建替换详细等级

单击“打开”，并浏览到要打开的部件。
在浏览器中的“详细等级”节点上单击鼠标右键，选择“新建替换”>“包覆面提取”以从部件创建新的包覆面提取零件。
在“新衍生替换零件”对话框中，命名零部件，如果适当，请选择要使用的模板，并分配新的文件位置。单击“确定”继续。
将打开运行“部件包覆面提取”命令的临时窗口。默认选项可创建一个曲面组合零件，其中删除了所有零可见性零部件和孔。
注：孔不必是圆形即可删除。矩形切口也视为孔。
默认情况下，“内存节约模式”处于打开状态。使用此模式创建的包覆面提取零件不缓存任何源实体，因此使用的内存较少。建议您选择此选项。
单击“确定”以创建包覆面提取零件，关闭包覆面提取部件窗口并返回自己的（源）部件。
自有部件中的容量仪表反映一个零件。“详细等级”浏览器包含新的激活节点，此节点由“替换详细等级”图标表示。

注：当您从部件创建包覆面提取零件并将其用作替换零件时，所有外部参考链接都被禁用，您必须手动更新这些链接。

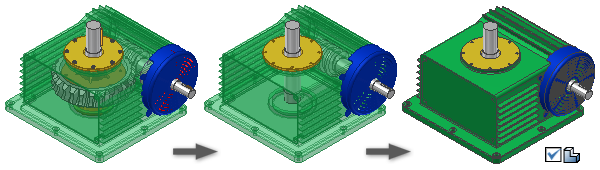

使用衍生部创建替换详细等级表达

单击“打开”，并浏览到要打开的部件。
要使用衍生部件的较少零件数量详细等级，请先创建它，然后再继续。这将最大程度地节省内存。也可以继续进行下一步，而不创建新的详细等级。
在浏览器中的“详细等级”节点上单击鼠标右键，选择“新建替换”>“衍生部件”从部件中创建新的衍生零件。创建时处于激活状态的详细等级包含衍生操作的默认实体表达。
在“新衍生替换零件”对话框中，命名零部件，如果适当，请选择要使用的模板，并分配新的文件位置。单击“确定”继续。
将打开运行“衍生部件”命令的临时窗口。列表中的衍生部件实体显示创建时处于激活状态的详细等级。
继续操作之前，在“衍生部件”对话框中选择“实体”选项卡、“其他”选项卡或“表达”选型卡以进行更改。
默认情况下，“内存节约模式”处于打开状态。使用此模式创建的衍生零件不缓存任何源实体，因此使用的内存较少。建议您选择此选项。
单击“确定”创建衍生零件，将新零件标记为替换，关闭衍生部件窗口并返回具有（源）部件。
自有部件中的容量仪表反映一个零件。详细等级浏览器包含新的处于激活状态的节点，有替换详细等级图标表示。

注：当您从部件中创建衍生零件并将其用作替换时，所有外部参考链接都被禁用，

您必须手动更新。

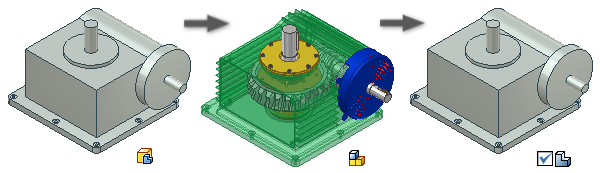

使用磁盘上的零件文件创建替换详细等级表达

通过造型零件或从部件中创建衍生零件来创建部件的简化表达。将文件保存到磁盘。
如果需要，可以打开磁盘上的零件文件。
在浏览器中的零件节点上单击鼠标右键，然后从关联菜单中选择“替换”。将显示一个对话框。如果将零件指定为替换，则所有外部参考链接都被禁用，您必须手动更新。
单击“是”继续。零件被指定了替换，且替换零件图标附着在浏览器中的零件图标上。保存文件。
打开要简化的部件（自有部件）。
在浏览器中的“详细等级”节点上单击鼠标右键，然后选择“新建替换”>“选择零件文件”。
在“装入零部件”对话框中选择简化的零件文件用作替换，然后单击“打开”。
“详细等级”浏览器节点显示替换图标和名称“SubstituteLevelofDetail1”。对于其他浏览器条目，可以重命名替换详细等级。

注：如果替换零件没有与部件在同一 XYZ 位置和方向创建，则它将被插入到部件中的其他位置，而不是其替换的部件。使用夹点捕捉或将约束应用至原点定位特征以重新定位零件。如果替换零件是在从详细部件投影的边或草图中创建，或基于从详细部件中复制的面和实体创建，则可以避免这些额外工作。

注：当您从部件中创建衍生零件并将其用作替换时，所有外部参考链接都被禁用，

您必须手动更新。

使用容量仪表管理内存消耗

要提高处理大型部件时的性能，请使用容量仪表来确定当前内存的消耗状态。如果要减少内存消耗，请确定是否可抑制一些零部件并创建新的详细等级表达，或使用替换详细等级进一步减少内存消耗。
