单击“主视图”。 - 在“原点”文件夹中，在 XZ 平面上单击鼠标右键，并打开可见性。
- 在“实体”文件夹中，在支架上单击鼠标右键，并关闭可见性。

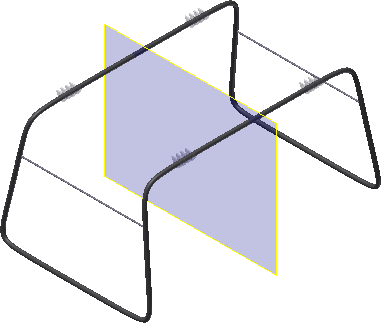

单击“工作平面”命令。 - 单击 XZ 平面的一条边，在按住鼠标左键的同时沿负 Y 轴方向拖动新平面。输入偏移距离 -21.5 并确认。

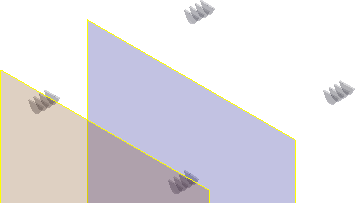

- 单击偏移工作平面的边，然后选择关联菜单中的“反转法向”，以重新定义正 Z 面。请注意颜色的更改。
单击偏移工作平面的一条边，并开始创建新的二维草图。 - 关闭 XZ 平面和工作平面的可见性。
- 单击 ViewCube 上的“左视图”，然后放大左上角。
- 绘制一条与安装卡扣宽度近似的水平线。
- 在浏览器中，展开修复节点，并关闭组合曲面的可见性。

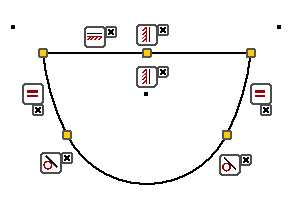

- 创建三个圆弧（如下图所示），然后添加列出的约束。添加尺寸之前，您的草图可以稍有不同。
- 线上的水平约束。
- 圆弧段之间的相切约束。
- 中间圆弧的中心点与水平线中点之间的竖直约束。
- 两侧圆弧上的等长约束。
请注意，两个等长圆弧的中心点位于形状之外和水平线上方。添加约束后，拖动一个圆弧中心点以与图像相匹配。

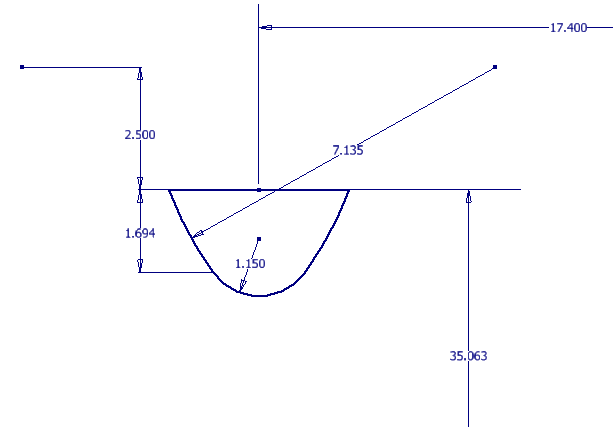

- 如下图所示添加尺寸，以完全约束该草图。 注： 35.063 和 17.400 尺寸将附着到投影的原点中心点。如果未在“应用程序选项”的“草图”选项卡中启用自动投影零件原点，请手动投影中心点以定位这些尺寸。重要： 添加 7.135 径向尺寸之后，添加 2.5 英寸的竖直尺寸。
- 完成草图。
- 单击“拉伸”命令。将距离设定为 0.4。
在小工具栏或对话框中选择“新建实体”。 - 反转方向以与下图相匹配。
- 单击“确定”创建拉伸。
- 如下图所示在面上开始创建新草图。
启动“偏移”命令，单击鼠标右键，然后禁用“回路选择”。确认“约束偏移”处于启用状态。 注： 更改偏移设置时，该设置将在任务之间持续有效。其状态仍保持为您选定的状态，直到您更改该设置为止。- 选择三个圆弧段，单击鼠标右键，然后选择“继续”。
- 向内部拖动偏移，然后单击进行放置。
启动“修剪”命令并将圆弧修剪至与水平线的交点处。 - 在圆弧段之间添加两个相切约束。
- 启动“尺寸”命令，并添加 0.25 尺寸，如下图所示。
- 完成草图。
- 启动“拉伸”命令，选择内部形状，以求差方式进行拉伸，距离为 0.125。
- 在相对面上开始创建新草图，并重复步骤 20 ～ 27。完成时，特征应与下图相匹配。
- 启动“圆角”命令，向两条外部边添加 0.20 尺寸的圆角。
- 向四条内部边添加 0.05 尺寸的圆角。
- 启动“孔”命令，创建直径为 1.25 的同心孔，类型为“贯通”。
该安装卡扣的设计便已完成。
