- 在浏览器中，打开带错误的组合曲面的可见性。

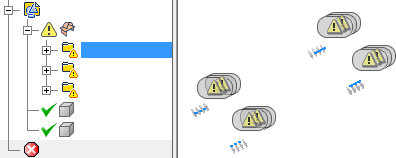

- 展开组合曲面浏览器条目以显示错误类型和数量。单击错误文件夹或单个错误以便在图形屏幕中交叉亮显。 安装卡扣中包含许多错误。
在功能区中，单击“修复错误”命令。 - 在浏览器或图形窗口中选择组合实体。
“修复错误”对话框将显示在该实体中发现 64 处错误。请勿更改默认“允许的更改”公差。
单击“分析选定实体”。 分析完成时，对话框中将显示按照此允许的更改修复的 12 处错误。
- 单击“确定”修复按照此公差可以修复的错误。
单击“完成修复”退出该环境。
安装卡扣中的某些错误是由于对桌体添加圆角失败而导致的结果。其他错误则是因造型实践松散而导致的结果。在本示例中，手动修复其余错误是非常耗费时间的，并且帮助不大。在本教程中，将使用特征创建命令创建单个可编辑的替换成员。然后使用阵列和镜像命令创建所有必需的安装卡扣。
- 展开“实体”文件夹，然后打开桌支架的可见性。检查与支架关联的安装卡扣的方向。 注： 退出修复环境时，可以从“实体”文件夹控制实体可见性。
- 展开“原点”文件夹。
- 在显示工具中，单击“观察方向”，然后单击“原点”文件夹中的“XY 平面”。
支架接近于 Y 方向上的竖直方向，但安装卡扣具有轻微的角度。我们可以忽略安装卡扣在该方向上的角度。
- 单击“观察方向”，然后拾取“原点”文件夹中的“YZ 平面”。虽然支架在该方向上有轻微的弯曲，但仍将为所有特征创建具有单个孔的简化安装卡扣。
注： 虽然这不是本练习的一部分，但您可以通过执行以下操作确定每个孔的精确位置：
- 阵列前四个卡扣之后，在每个卡扣的面上开始创建新草图。
- 使用“投影剖切边”显示穿过每个卡扣的管的精确位置。
- 然后可以使用投影几何图元或创建稍大截面轮廓并将其拉伸以创建切口。
- 使用“镜像”命令完成剩余的 12 个卡扣。
