在下一部分中，我们将创建名为“栅格孔”的排气口。
- 在“实体”文件夹中，确保已关闭底部实体和凸雕实体的可见性。显示顶部大型实体。注： 如果关闭实体的可见性，Inventor 就不会将其包括在特征操作中。

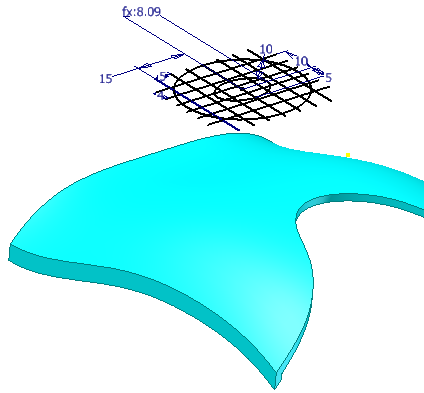

- 在浏览器中打开栅格孔草图的可见性。
-

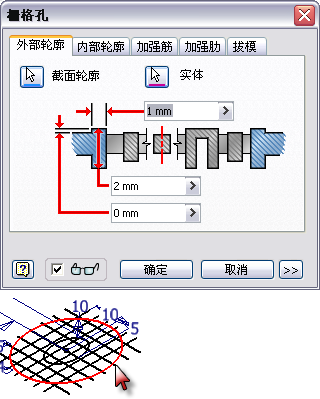

在“三维模型”选项卡的“塑料零件”面板上，单击“栅格孔”命令。 - 在栅格孔草图上，选择外部大椭圆作为“边界”选项卡中的“截面轮廓”选择项。接受默认的尺寸设置。

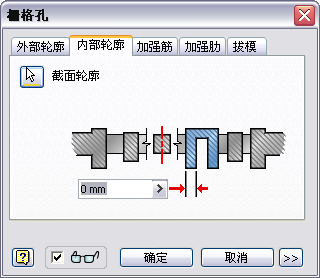

- 选择“内部轮廓”选项卡，然后选择小的中心椭圆作为“截面轮廓”选择项。接受默认值 0 mm。

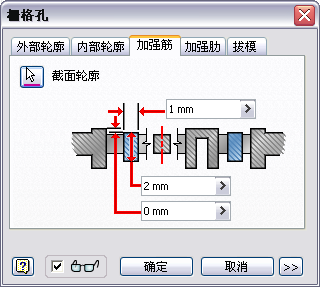

- 选择“加强筋”选项卡，然后选择所有剩余的线几何图元作为加强筋选择项。接受默认尺寸。

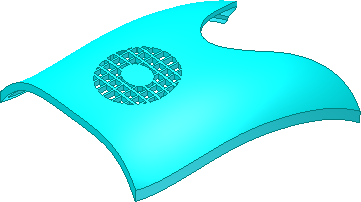

- 单击“确定”创建栅格孔。
- 打开所有实体的可见性。
- 保存文件。

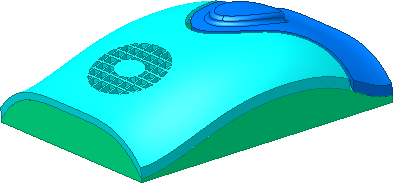

祝贺您，您已经完成了“样条曲线和曲面”教程。
