在下一部分中，我们将创建凸雕特征。
- 在浏览器中打开凸雕草图的可见性。
- 关闭底部实体和上部大型实体的可见性。 注： 关闭非参与实体的可见性，从而允许 Inventor 自动选择要进行操作的实体。
-

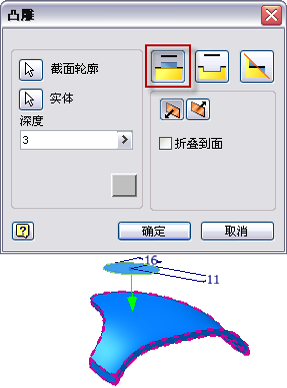

启动“凸雕”命令。 - 将“深度”设置为 3 mm。
- 选择“从面凸雕”选项。

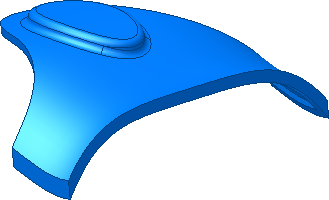

- 单击“确定”创建凸雕特征。
-

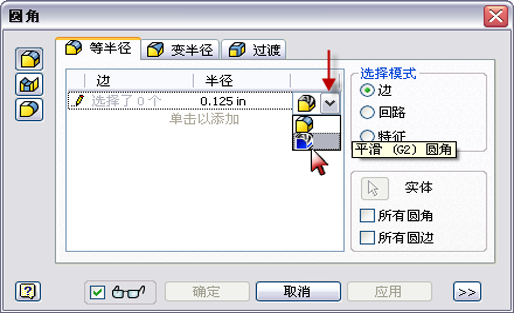

启动“圆角”命令。 - 在“圆角”对话框中，为“半径”值输入 2 mm。
- 选择下拉列表，并将圆角类型设定为“平滑 (G2)”。
单击铅笔图标以切换至选择模式。
- 选择凸雕特征的上部边和下部边，然后单击“确定”创建圆角。
- 保存文件。
