- 在“退出”面板中，单击“完成运动仿真”，然后单击“环境”选项卡
“应力分析”
。将激活应力分析环境。 - 单击“创建分析”
命令。 - 在“新建分析”对话框中的“分析类型”选项卡中，选中“运动载荷分析”旁的框。
- 在“零件”列表框中，选择“曲柄摇动”零部件。该列表中将显示已导出到 FEA 的所有零部件。
- 接下来，指定要分析的时间点。“时间点”列表中将显示来自运动仿真环境的所有 16 个时间点。选择要分析的时间点。
- 单击“确定”。您指定的时间点的载荷将添加到浏览器中，嵌套在“载荷”节点下。
- 单击“仿真”命令来运行方案。

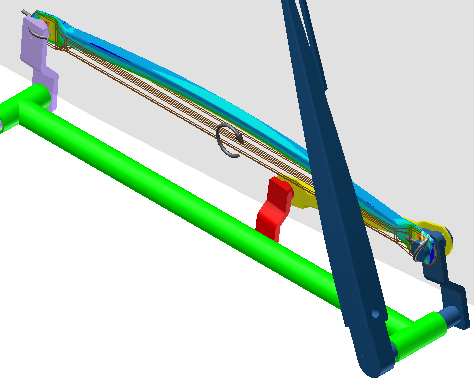

- 当仿真结束后，评估该运动间隔的结果。
