- 在输出图示器顶部的工具栏上，选择“导出到 FEA”命令。
系统将提示您选择要分析的零件。

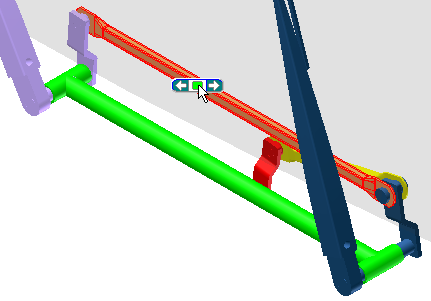

- 选择“曲柄摇杆”零件。您可以对部件进行动态观察，也可以使用“选择其他”来访问零件。
注： 可选择多个要导出的零件。您不能在子部件中选择零件，除非将子部件设定为“柔性”。 - 在“导出到 FEA”对话框中，单击“确定”。
接下来，指定承载面。对于该零件，臂任一端的孔都包含承载面。

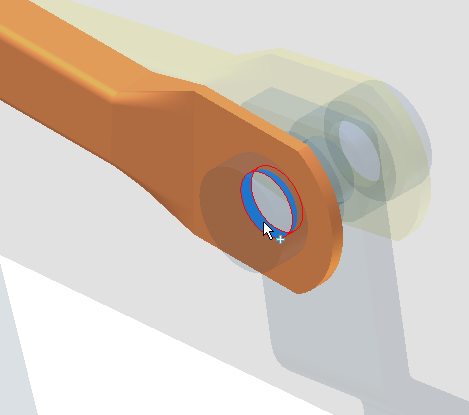

- 对于球面圆槽运动联接，请按如下所示选择面。
- 在对话框中，选择“旋转”联接，以完成该字段。

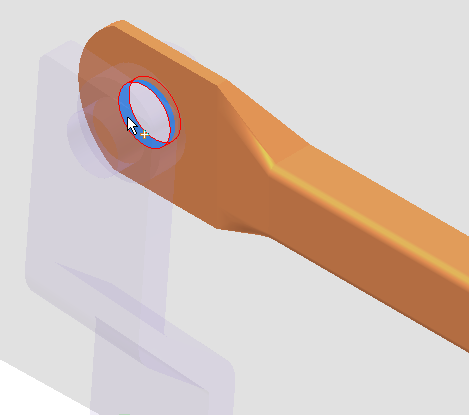

- 按如下所示选择另一个面。
注： 另外，您可以使用“自动选择面”选项允许软件自动选择承载面。 - 单击“确定”。
载荷被导出，并可在应力分析中检索。
- 关闭“输出图示器”。
