应用重合约束

使用“重合约束”可以将点约束到二维和三维草图中的其他几何图元。

1. 在功能区上，单击 “草图”选项卡 “约束”面板 “重合约束” 。
2. 单击要约束的点。
3. 单击要向其约束点的几何图元。
4. 继续放置重合约束，或执行以下一种操作以停止：
   • 单击鼠标右键，然后选择“完成”。
   • 按 Esc 键。
   • 选择其他命令。

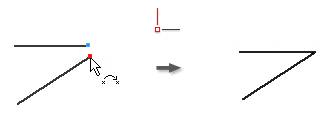

演示如何创建重合约束

演示如何约束点

注：

• 在使用“线”命令连续创建的曲线的端点处自动创建重合约束。
• 约束到曲线的点可以位于曲线之外。
• 与曲线重合的点将沿曲线滑动，因此该点可以位于曲线的任意位置，除非其他约束或尺寸阻止它移动。
• 黄点表示存在重合约束。若要在创建约束时显示黄色重合约束点，请在以下位置选择“创建时显示重合约束”： “工具”选项卡 “选项”面板 “应用程序选项” “草图”选项卡。若要标识受约束影响的几何图元，请将光标悬停在黄点上。将显示重合约束图示符。将光标悬停在图示符上以显示受影响的几何图元。
