- 使用第一个旋转轮廓的边的端面作为新的草图平面，重复用来创建轮廓旋转特征的步骤：

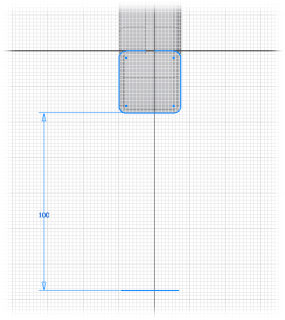

- 如前面所执行操作，投影钣金材料的外侧边，然后添加直线段。该直线段应该位于长水平投影的一侧（并与其平行）并偏移 100 mm。对于上一个轮廓旋转，旋转轴位于两条短水平线段的一侧。通过在截面轮廓的另一侧放置轴，在创建此轮廓旋转时，旋转将向相反方向弯曲。
- 完成草图后，创建轮廓旋转特征。
请注意，“旋转角度”值为 30 度，即您在此命令中使用的最后一个值。您将使用该值进行第二次轮廓旋转。显示的预览应如下图所示。
- 单击“确定”创建第二个 30 度轮廓旋转部分，并关闭对话框。
作为最终造型步骤，要使用相同的草图和投影边方法来创建草图，以用于第二个异形板。
