- 在功能区上，单击
“钣金”选项卡
“创建”面板
“轮廓旋转”
。“轮廓旋转”对话框将显示，系统将提示您选择开放的截面轮廓。 - 在图形窗口中，单击投影至草图的边几何图元。选择的几何图元将亮显，“轴”选择按钮将激活。
- 在图形窗口中，单击所创建的平行于投影边的直线，然后偏移 100 mm 的尺寸。
预览中将看到 90 度的轮廓旋转部分；但是，预览内容并不是您此次练习的目的。
- 清除默认的“旋转角度”值 90 度，然后在值字段中输入 30 度。

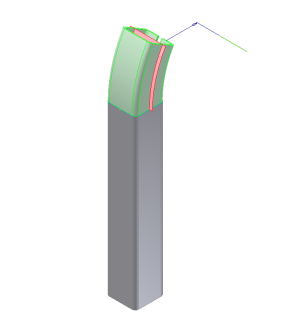

现在，预览应显示如下：
- 单击“确定”创建 30 度的轮廓旋转部分并关闭对话框。
接下来，重复执行这些步骤（只是略有不同）来创建反方向扫掠 30 度的类似轮廓旋转。
