插入另一条导线

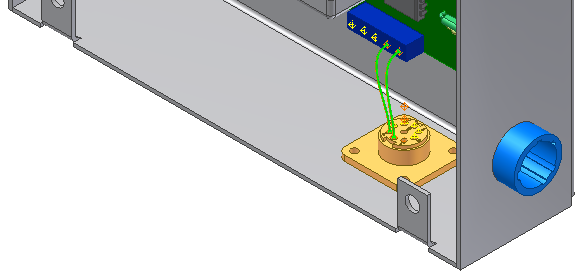

将曲率设置更改回“具有自然曲率”，然后在连接器之间添加另一条导线。

1. 在添加第二条导线之前，请使用“线束设置”命令将导线和电缆的自然曲率设置更改回“具有自然曲率”。
2. 再添加一条导线，以将 U3 接点 2 连接至 J12 接点 2。

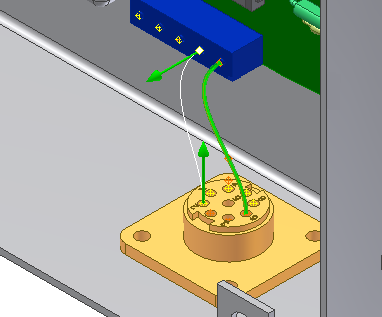

   为导线选择每个工作点时，向外方向箭头将随预览导线一起显示，而且还会显示提示。


3. 单击鼠标右键，然后从关联菜单中选择“应用”。

4. 单击“取消”。
5. 在浏览器中，展开 Harness Assembly1 和“导线”文件夹以查看装配层次中添加的导线。
6. 返回到顶级部件。
