需要提供导线 ID，选择要连接的导线，然后为导线的每一端选择接点。
-
在功能区上，单击
“三维布线”选项卡
“创建”面板
“创建导线”
。 - 在“创建导线”对话框中，接受默认的导线 ID（导线 1）。
默认导线 ID 的表示方法是“导线”后加上一个从 1 开始的递增数字。
- 从导线表中选择要插入的导线类型。使用箭头从列表中选择以下类别和导线名称。
“类别”：一般
“名称”：2AWG-GRN
- 确认按下了“接点 1”按钮。如果未按下，请单击该按钮。

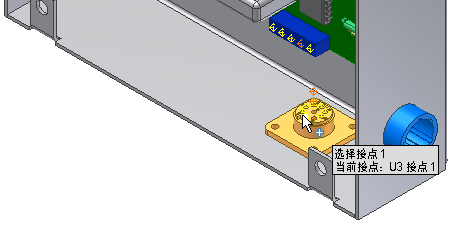

- 在图形窗口中，将光标移至零件 360124 的接点上。为导线选择工作点时，工具提示将显示参照标示元件和接点编号。当工具提示显示为 U3 接点 1 时，单击该工作点作为导线的起始接点。
- 将光标停在零件 LTP 的第一个接点上。

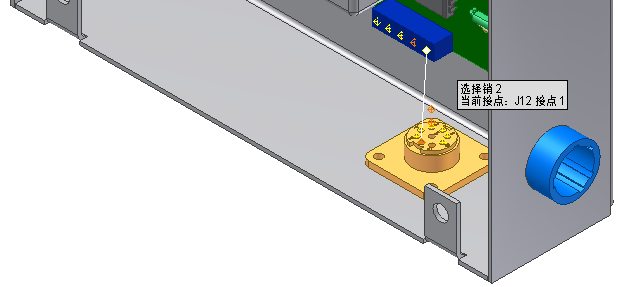

为导线选择第二个接点时，与工具提示一起显示的还有预览导线。
- 当工具提示显示为 J12 接点 1 时，单击该工作点以选择第二个接点。

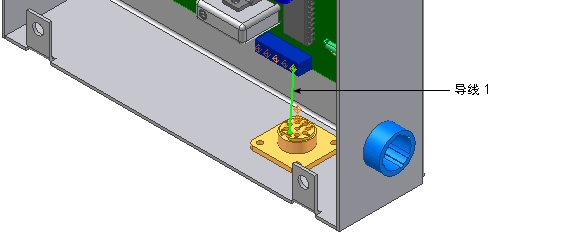

- 在对话框中，单击“确定”创建导线。
