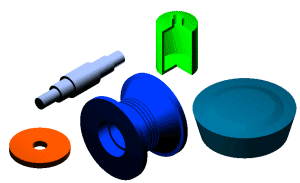

首先，绘制一个封闭的截面轮廓，表达出要创建的旋转特征的截面。
- 在功能区上，单击
“三维模型”选项卡
“创建”面板
“旋转”
。 如果草图中只有一个截面轮廓，它将自动亮显。
- 如果有多个截面轮廓，则单击“截面轮廓”，然后选择要旋转的 截面轮廓 。在激活的草图平面上只使用未使用的草图。
- 单击“旋转轴”，然后从激活的草图平面中选择一个旋转轴。
- 如果零件中存在多个实体，则单击“实体”并选择参与实体。
- 如果选择了开放的截面轮廓，请设置“匹配形状”选项，然后选择要保留的边。该选项指定截面轮廓开口端的延伸，且仅适用于零件中的开放截面轮廓。
- 在“操作”下，单击“ 求并 ”、“ 求差 ”或“ 求交 ”以与其他特征或曲面进行这些操作。在“操作”下，单击 新建实体 来创建新实体。
- 在“输出”下，选择“实体”或“曲面”。
- 在“终止方式”下，单击向下箭头，然后选择旋转的终止方式。（某些方法不适用于基础特征。）
- 对于角度，请单击箭头以指示旋转方向，或在两个方向等分角度。
- 对于“角度 - 角度”，请输入沿正向旋转的角度位移值。再输入一个沿负向旋转的角度位移值。
- 对于“到”，单击“草图点”、“工作点”、“模型顶点”或“终止端曲面”。
- 对于“介于两面之间”方式，请单击起始平面和终止端平面。
- 对于“全部”，单击旋转的方向。
- 对于“到表面或平面”，请单击用于终止特征创建的实体。
- 单击某个方向命令沿任一方向旋转特征、沿两个方向以不同值旋转特征或沿两个方向以等值旋转特征。系统将显示模型的预览结果。
- 如果需要，请在选择开放的截面轮廓时，选中“匹配形状”复选框。可以选择以下类型的形状传播：“匹配轮廓”或“匹配形状”。
- 如果需要，请选中“类推 iMate”复选框以在封闭回路上自动放置 iMate。
