工程视图的自定义方向

如果“方向”列表中不包含所需的视图方向，您可以设置自定义工程视图。单击“工程视图”对话框中的“更改视图方向”，并在“自定义视图”窗口中指定自定义方向。

1. 打开“工程视图”对话框：
   • 若要创建视图，请单击功能区上的 “放置视图”选项卡 “创建”面板 “基础视图” 。

     然后在“工程视图”对话框中选择模型文件。

   • 若要更改现有视图的方向，请双击该视图。
2. 在“工程视图”对话框中单击“更改视图方向”。

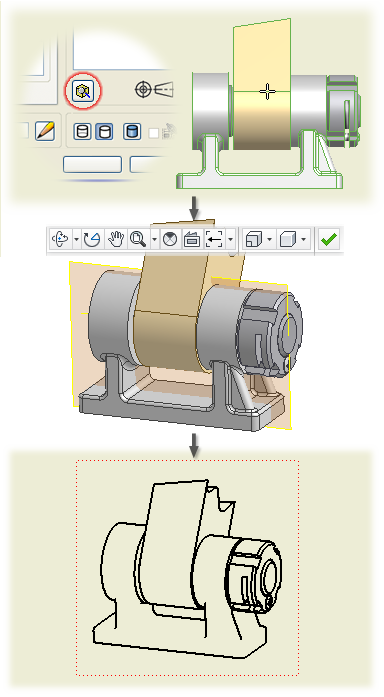

3. 使用功能区上“自定义视图”选项卡中的命令设置视图方向。例如：
   • 单击功能区上的 “自定义视图”选项卡 “导航”面板 “按角度旋转” 。

     然后，使用“按增量旋转视图”对话框中的选项设置模型方向。

   • 单击“自定义视图”选项卡 “导航”面板 “观察方向”将模型面旋转至投影平面。
   • 单击 “自定义视图”选项卡 “外观”面板 “透视视图” 将模型旋转至透视位置。
     注： 可以从透视视图创建局部视图，但不能创建其他从属视图。透视视图上的标注是受限制的。
4. 单击“自定义视图”选项卡 “退出”面板 “完成自定义视图”接受视图方向并关闭“自定义视图”窗口。
5. 单击“确定”以关闭“工程视图”对话框。
   注： 如有必要，在“工程视图”对话框中设定其他选项，然后单击“确定”。

提示： 如果模型文件处于打开状态，可以在模型中设置视图，然后通过从“方向”列表中选择“当前”来在工程图中放置视图。

演示如何更改视图方向

演示如何将子视图方向与基础视图对齐
