工程视图的对齐、方向和旋转

创建的大多数从属视图都与父视图对齐，并且继承视图方向。如果合适，可以更改工程图中放置的视图的对齐或方向。

视图对齐

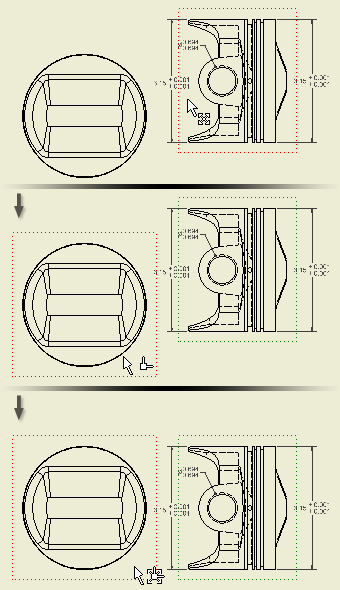

对齐是从属视图与其父视图之间的约束关系。对齐的视图只能在约束的范围内移动。 如果父视图被移动，与之对齐的视图也将移动，以保持对齐。 提示： 要移动视图，请单击并拖动红色边界。

从属视图与父视图之间有四种可能的对齐关系：

竖直对齐

竖直对齐视图的原点的 x 坐标值相同。竖直对齐的视图只能沿其父视图的 Y 轴移动。

水平对齐

水平对齐视图的原点的 y 坐标值相同。水平对齐的视图只能沿其父视图的 x 轴移动。

在位对齐

在位对齐视图沿既相对非水平也非竖直的轴或边进行对齐。例如，投影的等轴测视图可以与其父视图在位对齐。如果父视图被移动，在位对齐视图也将移动，以保持与父视图X轴的夹角不变。可以在工程图上的任意两个视图之间创建在位对齐。

提示： 若要对齐工程视图，请在视图上单击鼠标右键，然后单击“对齐”“水平”、“竖直”或“在位”。然后选择要对齐的视图。当对齐视图时，必须先断开现有的对齐，才能创建新的对齐。

断开对齐

非对齐视图与其他视图没有约束关系。非对齐视图可以在工程图纸上自由移动，并且当其父视图被移动时也不会自动移动。

提示： 若要删除对齐约束并保持视图的不对齐状态，请在工程视图上单击鼠标右键并单击“对齐”“断开”。然后选择要使之独立的视图。或者，双击从属视图打开“工程视图”对话框。然后清除“显示选项”选项卡上的“与基础视图对齐”复选框。

视图方向

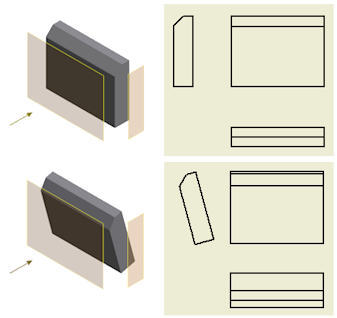

创建基础视图时，可以在“工程视图”对话框中设定模型方向。您可以从“方向”列表中选择选项或使用自定义方向创建视图。

工程视图的方向通常衍生自模型的方向。如果在部件或零件文件中旋转模型，则相关工程视图的方向将更新，以与模型方向相匹配。 提示： 若要重置工程视图的方向，请更改视图方向或旋转视图。

提示： （子视图的方向）：“工程视图”对话框中显示的选项，用于控制子视图的方向继承。若要更改设置，请双击子视图，以显示“工程视图”对话框。然后打开“显示选项”选项卡，选择或清除“根据基础视图定向”选项。

视图旋转

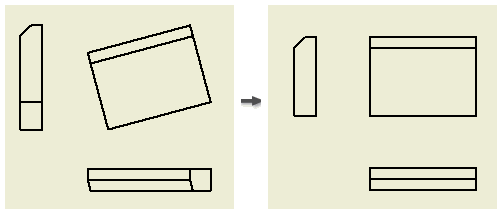

可以旋转视图使所选边竖直或水平，也可以通过指定角度来精确旋转边。不能旋转具有从属剖视图或斜视图的视图。

默认情况下，父视图及其子视图保持相同的方向。当旋转父视图时，可以保持或断开从属视图的对齐。旋转子视图时，子视图方向将独立于父视图。

提示： 若要为从属视图恢复对齐，双击从属视图。打开“工程视图”对话框中的“显示选项”选项卡，然后选择“根据基础视图定向”选项。
