如开篇所言，我们的目标是根据几何配置和安全系数标准的范围最小化质量。通过“设计约束表”的“设计约束”部分可以访问结果标准。添加第一个设计约束的步骤：
- 如果不显示设计约束表，请在“管理”面板中单击“设计约束表”。
- 在“设计约束”部分的该行上单击鼠标右键，然后选择“添加设计约束”。
- 在“选择设计约束”对话框的“结果零部件”部分中，选择“Mises 等效应力”。“几何图元选择”设置为“所有几何图元”。单击“确定”。结果零部件将作为设计约束列出。
- 在“最大 Mises 等效应力”行中，单击“约束类型”单元格访问下拉列表。在下拉列表中选择“上限”。
- 在“限制”单元格中，输入 4.5e+004。
- 在“安全系数”单元格中，输入 1.5。
添加“位移”作为设计约束。
- 在行上单击鼠标右键，然后单击“添加设计约束”。
- 在“选择设计约束”对话框中，选择“位移”。默认为“所有几何图元”。单击“确定”。
- 在“约束类型”单元格中，选择“上限”。
- 在“限制”单元格中，输入 0.01。
添加“质量”作为设计约束。
- 在行上单击鼠标右键，然后单击“添加设计约束”。
- 在“选择设计约束”对话框中，选择“质量”，并单击“确定”。

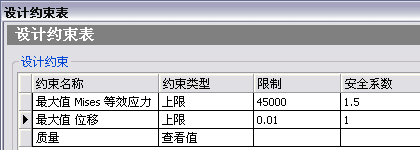

对于“质量”设计约束，保留约束类型为“查看值”。“设计约束表”的“设计约束”部分应如下图所示：
关闭表。
