“移动面”命令可用于三维零件造型和“编辑基础实体”环境。在三维零件造型环境中使用该命令时，“移动面”特征将添加到浏览器中。在“编辑基础实体”环境中移动面时，特征不会添加到浏览器中。
选择必须同时移动的所有面。将面作为一个组移动是保持面与面之间相对位置的最简单方法。
在零件、部件和焊接件环境中，您可以指定明确的方向和距离来移动一组面。也可以自由移动和绕 X、Y 或 Z 轴旋转一组面或特征。

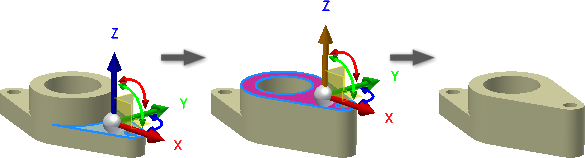

使用“自由移动”移动或旋转面
- 在焊接件中，双击浏览器中的“准备”文件夹。
- 打开要编辑的文件。
- 在功能区上，单击
“三维模型”选项卡
“修改”面板
“移动面”
。或者在浏览器中，在基础实体上单击鼠标右键，然后选择“编辑实体”，以激活“编辑基础实体”环境。 - 默认情况下，“自由移动”选项处于激活状态
。 - 单击一个或多个面进行移动或旋转。
- 单击空间坐标轴的红色、绿色或蓝色箭头，可以分别沿 X、Y 或 Z 轴移动一个或多个面。您还可以在值输入框中输入数值。
- 单击红色旋转操纵器可绕 X 轴在 YZ 平面上旋转。单击绿色旋转操纵器可绕 Y 轴在 XZ 平面上旋转。单击蓝色旋转操纵器可绕 Z 轴在 XY 平面上旋转。您还可以在值输入框中输入角度值。
- 重新定位空间坐标轴的步骤：
- 单击要重定向的空间坐标轴的线性轴、旋转轴或平面轴。
- 单击小工具栏中的“重新定位空间坐标轴”按钮
。 - 选择线性边或平面来重定向空间坐标轴。工作平面、工作轴、二维和三维草图曲线也是空间坐标轴重定向的有效选择。
- 重定向空间坐标轴之后，继续执行“自由移动”操作。
- 捕捉到面或点的步骤：
- 单击空间坐标轴的线性轴或旋转操纵器（与您要捕捉到的面的方向相匹配）。如果在空间坐标轴上选择了线性移动或平面移动，则面会通过移动来对齐。如果选择旋转，则面会通过旋转来对齐。
- 单击小工具栏中的“捕捉到”按钮
。 - 选择要对齐的面或工作点。
- 单击小工具栏上的“确定”按钮完成操作并退出该命令。或者，单击“应用”按钮接受更改并选择其他面来应用累积性的线性或旋转变换。

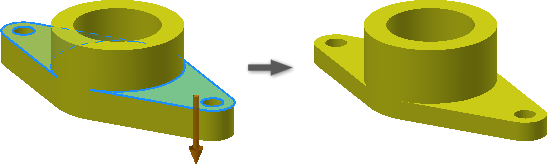

按指定的方向和距离移动面
- 在焊接件中，双击浏览器中的“准备”文件夹。
- 打开要编辑的文件。
- 启动该命令，单击下拉列表，然后选择“方向和距离”
。 - 单击一个或多个要移动的面。
- 在图形窗口中，单击面、边或工作轴以定义方向。默认方向是选定面正向的反转方向。您可以单击“反向”来反转方向。
- 按照以下方法之一来输入距离：
- 输入数字或表达式。表达式不能包含参数名称。
- 单击箭头列出最近使用过的值，然后单击选择其中的一个。
- 单击箭头以访问“测量”命令。测量的值会自动输入到距离字段中。
- 如果在基础实体环境中进行编辑，请单击“完成”以关闭该环境并返回到三维造型环境。

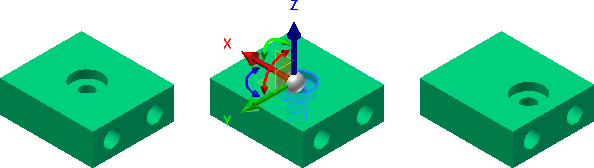

在平面上按指定距离移动面
- 在焊接件中，双击浏览器中的“准备”文件夹。
- 打开要编辑的文件。
- 在功能区上，单击
“三维模型”选项卡
“修改”面板
“移动面”
。或者在浏览器中，在基础实体上单击鼠标右键，然后选择“编辑实体”，以激活“编辑基础实体”环境。
- 单击一个或多个要移动的面。
- 单击“点和平面”。
- 在图形窗口中，单击平面。
- 单击“点”，然后单击两点以定义起点和终点。
如果必要，可以将该点投影到平面上。一个或多个面将相对于投影点移动。
- 如果在基础实体环境中进行编辑，请单击“完成”以关闭该环境并返回到三维造型环境。
注： 只能选择工作点、线性边的端点或中点，或者环形边的中心点。
