创建表驱动 iFeature

使用以下两种方法之一：两种方式均使用“提取 iFeature”命令将 iFeature 保存到指定的目录位置。

• 将特征集另存为 iFeature，然后打开 iFeature 文件以创建表。

或

• 创建表驱动 iPart，然后将其另存为表驱动 iFeature。使用此方法可以将整个 iPart 用作 iFeature。

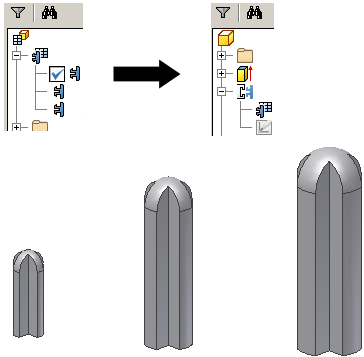

将 iPart 转换为表驱动 iFeature

1. 创建 iPart，如步骤创建 iPart 工厂所述。
2. 使用“提取 iFeature”来提取该表格和包含的特征，以备后用。要提取零件中的全部特征，请选择基础特征。如果基础特征具有几何从属特征，则这些特征也会被选中。您可以在“提取 iFeature”对话框将其删除。在“提取 iFeature”对话框中可以不进行任何更改。
3. 单击“保存”以创建 iFeature 文件。

注： 原始 iPart 和 iFeature 之间没有链接，保存零件文件。

编辑 iFeature 表

原始 iPart 中的表可进行编辑。

1. 打开 iFeature 文件。
2. 启用 iFeature 编辑器。
3. 编辑表格。

使用“提取 iFeature”来创建表驱动 iFeature

创建一个 iFeature，它包括您要包括在表驱动 iFeature 中的所有参数。

1. 在功能区上，单击 “管理”选项卡 “编写”面板 “提取 iFeature” 。
2. 将 iFeature 保存到目录位置。
3. 保存并关闭源零件文件。
4. 打开 iFeature (.ide) 文件。
5. 在功能区上，单击 “iFeature”选项卡 “iFeature”面板 “iFeature 编写器表” 。
6. 在所有选项卡的右侧窗格中，单击“名称”和“提示”框以自定义名称和放置说明。
7. 在“参数”和“几何图元”选项卡中，无法添加或删除 iFeature 列表中定义的变量。
8. 在“特性”选项卡中，单击特性，再单击向右箭头以将其添加到右侧窗格中。单击顶层特性（例如“项目”）可以同时选中所有嵌套的特性。
9. 在“螺纹”选项卡中，单击左侧窗格中的螺纹定义，然后单击向右箭头将其添加到右侧窗格中。
10. 在“其他”选项卡中，在“名称”框内单击以输入自定义项目和对应的提示消息。
11. 在 iFeature 表中，每个选中的参数都是一个列标题：
    • 在编号的单元中单击鼠标右键，然后插入行、删除所选行或将其设置为默认行。
    • 在列表头上单击鼠标右键，然后设置为 关键字值 ，自定义列或删除选定列。如果设置为自定义列，请再次单击鼠标右键，然后指定值范围。
12. 在表的行中，在单元内单击，然后输入值以创建 iFeature 的唯一变形。
13. 完成后，请单击“确定”以将 iFeature 转换为表驱动 iFeature。

在模型中使用表驱动 iFeature 时，在“插入 iFeature”对话框中选择版本。

注： 若要在编辑和保存表之后放弃更改，请在“编辑”菜单中选择“撤消更新”。
