带状电缆实体平行于 D-Sub 带状电缆连接器中的插槽对齐。若要调整选定点处的带状电缆，请使用“扭曲控制”。

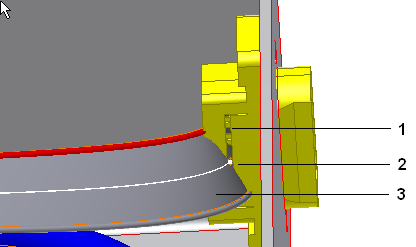

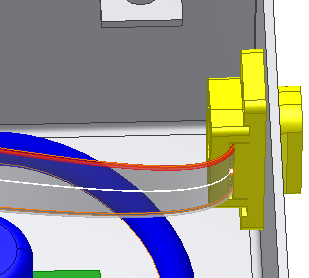

- 在带状电缆线束部件仍处于激活状态时，放大到 D-Sub 带状电缆。电缆实体 (3) 将相对于接头上的插槽 (1) 扭曲。
- 在先前选定的点 (2) 上单击鼠标右键，然后选择“编辑扭曲”。

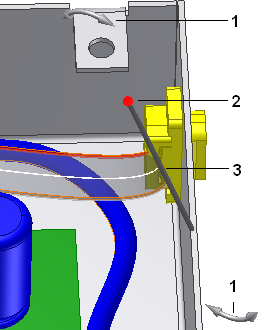

- 将在选定的点处显示“扭曲控制”。
旋转控点 (1) 使您可以更改当前的方向。红色球 (2) 是导体一指示器。方向栏 (2) 表示选定位置处带状电缆上的曲面的方向。

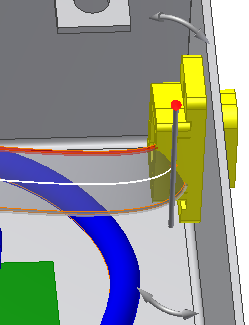

- 单击并拖动旋转控柄，直到带状实体与插槽对齐为止，然后松开鼠标按键。注： 如果可以，单击数字小键盘上的减号 (-) 和加号 (+) 来减小和增大“扭曲控制”的大小。
- 单击鼠标右键，然后选择“应用”。
带状电缆实体将重新计算到新的位置。
- 返回到顶级部件并保存所有文件。此部件在下一个教程中会用到。
