向带状电缆添加单个折叠，以将其与接头 DSub 带上的插槽对齐。
-
单击“三维布线”选项卡

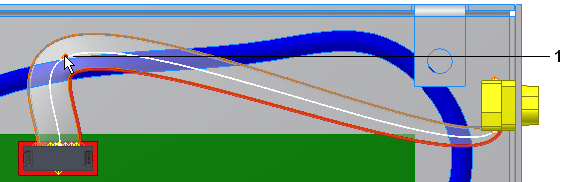

“创建”面板 “创建折叠”，然后单击创建的第一个点 (1)。

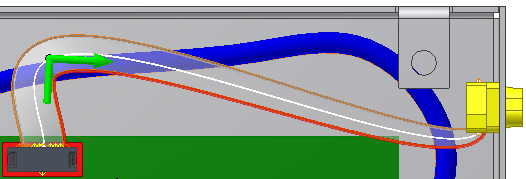

在折叠点处将显示一个箭头，指示带状电缆路径上的下一个工作点的方向．这是此折叠的正确方向。
-

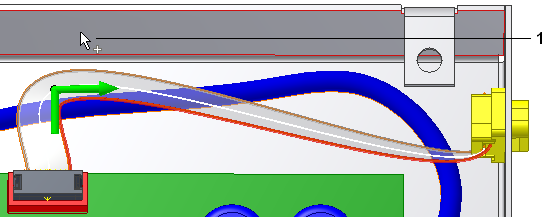

在对话框中的“对齐”下，单击“轴”，然后单击外壳 (1) 的表面。此操作将使轴垂直于所选面对齐。若要使轴平行于现有几何图元对齐，请选择一条边。

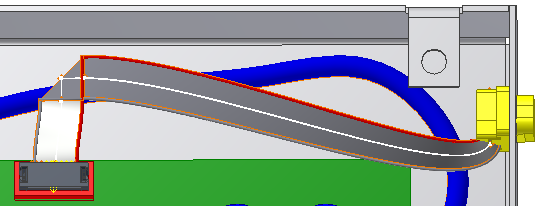

- 单击“确定”，将使用指定的方向和对齐方式创建折叠。注： 与编辑其他线束对象类似，您可以在带状电缆工作点上单击鼠标右键，然后使用“重定义点”和“三维移动/旋转”来移动布线点。您无法旋转带状电缆工作点。在折叠中，您只能操纵用于创建折叠的工作点。
- 在浏览器中，展开“带状电缆”文件夹和带状电缆。您将看到“带状电缆 1”、“翻折 1”和“带状电缆 2”。
