使用三维表达式曲线作为扫掠轨道

若要完成在扫掠特征使用三维草图，需要对浏览器中的特征重新排序。然后，您可以编辑扫掠并更改类型，以便针对特征使用引导轨道。

1. 在浏览器中，将三维草图 2 拖动到扫掠 1 的上方。这样一来，您便可以在扫掠特征中使用三维草图。

2. 展开扫掠 1 并编辑草图 2。
3. 将圆的直径更改为 0.01 mm。
4. 完成草图。
5. 编辑扫掠 1。
6. 将“类型”更改为“路径和引导轨道”。

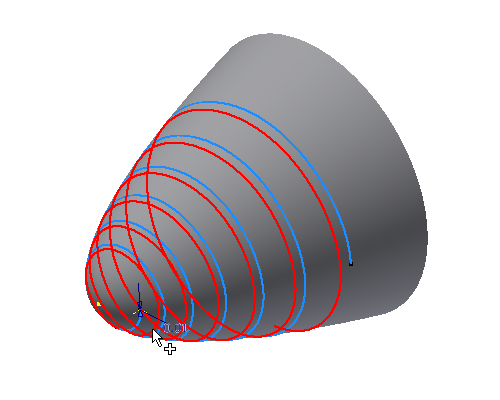

7. 选择草图 2 中的表达式曲线作为引导轨道。

8. 单击“确定”。
