放样特征可以对多个截面轮廓进行过渡并将其转换为平滑的形状。
放样特征可以对多个截面轮廓（称为截面）进行过渡，并将它们转换成截面轮廓或零件面之间的平滑形状。截面可以是二维草图或三维草图中的曲线、模型边或面回路。您可以使用轨道、中心线和点映射来控制形状并防止扭曲。对于开放放样，一个或两个终止截面可以是尖锐点或相切点。放样可以生成实体或曲面体。
提示： 使用放样可以为汽车、船舶和消费品行业创建复杂的有机形状。
放样特征的用途
- 创建实体特征或新实体。
- 若要生成形状，请创建曲面模型，然后将生成的被状缝合曲面缝合到实体中。
- 创建放样曲面，与“灌注”命令一起用于创建形状或修改模型。
放样中的截面
创建所需的两个初始截面后，您可以创建任意数量的截面，以创建所需的形状。若要进一步控制截面之间的放样形状，您可以：
向截面添加权值。
无权重
两个截面权值系数相等
若要引导截面，请使用放样轨道。
若要引导截面，请使用中心线。
放样特征中的零件面或点
对于起始和终止截面，您可以选择非平面或
平面
。若要获得平滑过渡，请将放样设置为对相邻零件面具有切向连续性 (G1) 或曲率连续性 (G2)。在 G1 放样中，可以看到曲面之间的过渡。G2 过渡（也称为“平滑”）显示为一个曲面。在亮显时，其不会显示曲面之间的过渡。
要将现有面用作放样的起始或终止截面，可以直接选择该面而无需创建草图。
对于开放的放样，可以在某一点处开始或结束截面。放样到一点的有效选择包括：
- 模型顶点
- 模型边中点
- 工作点
- 可见的草图顶点
- 可见的草图实体中点
- 可见的草图点

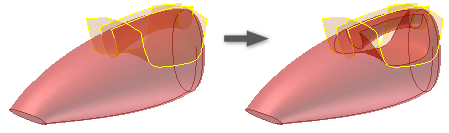

注： 选择某个点后，请勿选择该点附着的几何图元。在此图像中，我们拾取了样条曲线，而不是端点：
拾取导致出现错误消息。直到仅该点亮显时再使用“选择其他”。
若要创建尖锐终止点，请对某个点使用放样并附加“尖锐点”条件（默认）。
若要创建较圆滑的终止点，请对某个点使用放样并附加“相切”条件和权值系数。
若要创建与平面相切的圆滑终止点，请对某个点使用放样并附加“与平面相切”条件和权值系数。
当使用点截面指定中心线时，中心线必须穿过该点截面。为获得最佳结果，中心线应在相邻截面中心附近穿过点截面。
两点截面之间的放样必须包括一个内部截面以定义形状。
从一个截面过渡到下一个截面
若要设定边界条件，请使用“条件”选项卡。若要控制放样曲面的形状和相切设置，您可以指定过渡段包角（默认为 90 度）和权值。
权值不是数字距离，它是影响系数。换句话说，权值系数控制在合并到下一截面之前截面形状所施加的影响量。
在本示例中，两个放样截面均设置为默认的“无条件”值。没有应用角度或权值系数。
在本示例中，两个截面均设置为“方向条件”。矩形放样截面的权值系数为 10 (10x)，圆形截面的权值系数为 5 (5x)。两个截面的过渡段包角值为 90 度。
在本示例中，两个截面均设置为“方向条件”。两个截面的权值系数均为 10，且过渡段包角均为 90 度。
在本示例中，两个截面均设置为“方向条件”。两个截面的权值系数均为 10。矩形截面的过渡段包角为 90 度（垂直过渡）。圆形截面的过渡段包角为 180 度（平面过渡）。
在本示例中，两个截面均设置为“方向条件”。两个截面的权值系数均为 10，且过渡段包角均为 180 度。
权值设置与放样曲面过渡光滑度之间的关系取决于截面形状和截面之间的距离等因素。
若要了解设计要求在放样特征中产生的效果，请尝试使用：
- 截面之间的距离。
- 未沿直线矢量对齐的截面。
- 在某一点处开始或结束的截面。
注： 大的权值可能导致放样曲面扭曲，并且可能生成自交曲面。通常，使用 1 到 20 之间的权值系数值可以获得所需的形状。若要最大程度地降低形状扭曲度，请在每个截面上设定工作点。然后，通过工作点构建轨道、二维或三维曲线。
放样形状中的轨道或中心线
轨道是指定截面之间的放样形状的二维曲线、三维曲线或模型边。可以添加任意数目的轨道来优化放样的形状。轨道将影响整个放样实体，而不仅仅是与轨道相交的截面顶点。

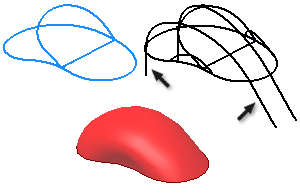

相邻的轨道会影响没有轨道的截面顶点。轨道必须与每个截面相交，并且必须在第一个和最后一个截面上（或在这些截面之外）终止。生成放样时，软件会忽略轨道延伸到截面之外的任何部分。将轨道延伸到截面之外是获取平滑形状的一种有用技巧。轨道必须连续相切。在本示例中，两条导轨超出起始截面和结束截面以获取平滑过渡。
中心线是一种与放样截面垂直的轨道类型，其作用与扫掠路径的作用类似。中心线放样使选定的放样截面的相交截面区域之间的过渡更平滑。中心线与轨道遵循相同的标准，只是中心线无需与截面相交，且只能选择一条中心线。
.

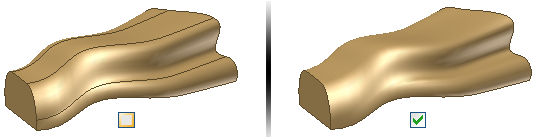

“合并相切面”选项
当放样截面包含顶点时，生成的放样会包含多个面，这些面由在截面顶点之间创建的边分隔开来。例如，方形截面之间的放样可产生四个侧面。
有时，放样表示复杂的有机形状，如消费品的某些形状。在这种情况下，通常不需要此类边，特别是在 G1 相切面或 G2 平滑面之间。若要删除相切面或平滑面之间不需要的边，请使用“合并相切面”选项（如适用）。
注： 如果使用中心线，曲线合并将自动进行。
面积放样的用途
面积放样支持液压和气压零部件、复合件、模制塑料零件的设计。在这些设计和其他设计中，气体或液体的流动至关重要。面积放样可以更好地控制放样特征上指定点处的横截面面积。
使用变半径圆角，您可以拾取边上的点并定义半径值。同样，使用面积放样可以沿中心线拾取点。定义横截面面积，或在这些点处定义比例系数，以相应地放大和缩小放样。若要将外观更改应用于放样，请使用面积放样。
面积放样与中心线放样遵循的标准相同。沿中心线放置截面。面积放样可以将可编辑的截面尺寸附着到选定截面和任何放置的截面上，这一点与中心线放样不同。
