资源中心内包含一个样例带状电缆接头。在带状电缆线束部件中放置一个带有 10 个接点的接头实例。
-
在功能区上，单击
“装配”选项卡
“零部件”面板
“从资源中心放置”
。 - 在“从资源中心放置”的“类别视图”窗格中，浏览至“三维布线”“接头”“带状电缆”，然后选择“带状电缆接头”。
-
单击“表视图”，以查看带状电缆接头的族成员。 - 在预览表中，请注意 10 接点连接器的成员名称。在此示例中，它是列表中的第一个成员。
- 双击带状电缆连接器的图像以将其选中。
- 在“带状电缆连接器”对话框中，确保选中以下选项：
-
带状电缆连接器-01
-
作为标准
-
- 单击“确定”。
在图形窗口中，零件附着在光标上。

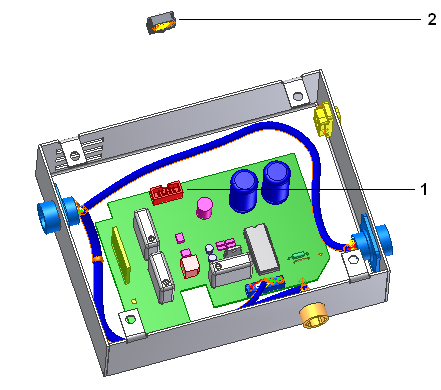

- 旋转外壳以更好地查看 RC 卡套式锥螺纹直通管接头 (1)。
- 单击图形窗口的背景以放置零件 (2)。零件的放置位置是否精确并不重要。
- 单击鼠标右键，然后选择“完成”。
