放置三个配合约束，以将带状电缆接头约束到位。随后的步骤将使用“约束”命令，不过您还可以使用“装配”命令。
- 激活顶级部件“Enclosure_Assembly.iam”。
-
在功能区上，单击
“装配”选项卡
“位置”面板
“约束”
。 - 确保选中“显示预览”。

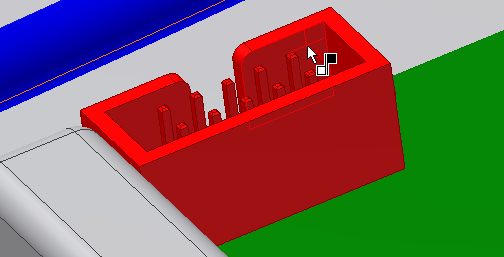

- 确保选中“配合约束”和第一个选择按钮，然后单击带状电缆接头的表面。

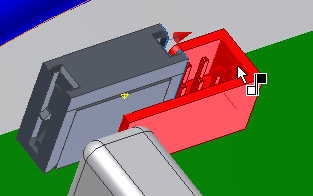

- 现在第二个选择工具处于激活状态。单击“RC 外螺纹管接头”的壁，以将其作为要配合至的几何图元。

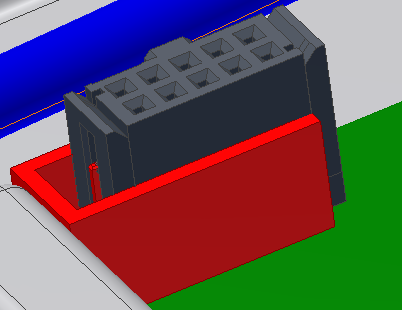

- 当预览显示接头已移动到位时，单击“应用”，以创建第一个配合约束。

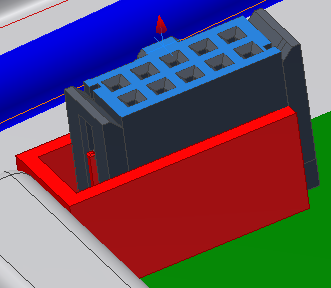

- 对于第二个配合约束，单击带状电缆连接器的顶面。

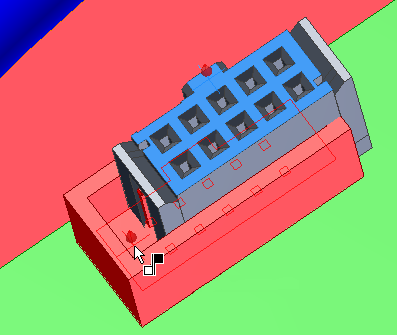

- 单击“RC 外螺纹管接头”的底面。
- 当预览显示接头已移动到位时，单击“应用”，以创建第二个配合约束。

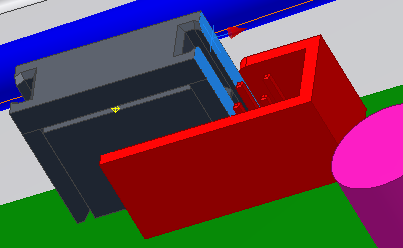

- 对于最后一个配合约束，单击带状电缆连接器的右侧。
- 单击“RC 外螺纹管接头”的内面。

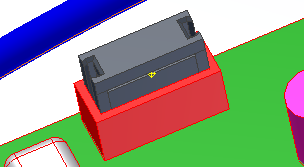

- 当接头移动到位时，单击“确定”。
