在部件环境中,通常预先准备好设计视图表达、位置表达和详细等级 (LOD) 表达以满足设计需要。可以在创建这些表达或以后进行编辑时将它们与特定的工程视图相关联。

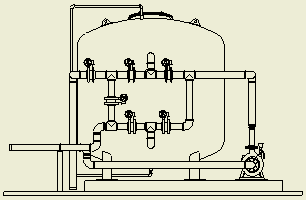

要创建三维布管工程图,请使用标准工程图模板。创建适当的工程视图以记录整个三维布管部件或特定的管线和管路,然后使用适当的工程图设置标注工程视图。
 “新建”。
“新建”。 将激活工程图环境。
 “样式和标准”面板
“样式和标准”面板
 “样式编辑器”
命令自定义此工程图文档的工程图设置。例如,将适当的列特性添加到明细栏格式中并确定分组键。
“样式编辑器”
命令自定义此工程图文档的工程图设置。例如,将适当的列特性添加到明细栏格式中并确定分组键。  “创建”面板
“创建”面板
 “基础视图”
. 选择部件文件、设计视图表达、位置表达、LOD 表达和适当的部件成员以及所有其他选项。
“基础视图”
. 选择部件文件、设计视图表达、位置表达、LOD 表达和适当的部件成员以及所有其他选项。 在模型浏览器中,根据基础视图创建的工程视图位于下面。
对明细表所做的更改将自动反映在明细栏中(静态字段除外)。
 “表”面板
“表”面板
 “明细栏”
.
“明细栏”
. 如果没有启用 BOM 表视图,系统将提示您是否要启用 BOM 表视图。单击“确定”继续。
在“工程图标注”选项卡上,Autodesk Inventor 将提供与标准 Inventor 工程图相同的工程图标注命令集。例如,放置引出序号和符号以表示三维布管零部件。(可选)您可以使用
“管理”选项卡
 “样式和标准”面板
“样式和标准”面板
 “样式编辑器”
来自定义样式和格式。
“样式编辑器”
来自定义样式和格式。
另外,可以参考在三维布管样式中设置的信息,并使用该信息标注工程视图。有关详细说明,请参见“使用三维布管样式标注三维布管工程图”。
