固定约束会将点和曲线固定在相对于草图坐标系的某个位置。如果移动或旋转草图坐标系，固定的曲线或点会随之移动。
- 在功能区上，单击
“草图”选项卡
“约束”面板
“固定”
. - 单击一条曲线、一个圆心、中点或点。
- 根据需要，可以继续单击要固定的曲线或点。
- 继续放置固定约束，或执行以下一种操作以停止：
- 单击鼠标右键，然后选择“完成”。
- 按 Esc 键。
- 选择其他命令。

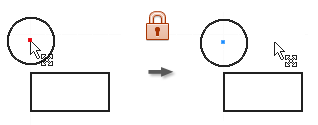

演示如何创建固定约束
固定约束将点相对于草图坐标系固定，如下所示：
- 直线在位置和角度上固定，但可以移动端点使直线伸长或缩短。
- 圆和圆弧有固定的圆心和半径。
- 圆弧和直线端点可以在圆周或长度方向上自由移动。
- 固定端点或中点允许直线或曲线绕这些点转动。
- 圆或椭圆的位置、大小及方向被固定。
