若要定义约束和载荷，可以使用功能区面板中的命令。或者，在输入类型的浏览器节点上单击鼠标右键，然后单击其中的命令。
- 在功能区上，单击
“应力分析”选项卡
“约束”面板
“固定”
。
将显示对话框，其中的“表面”选择器将处于激活状态。

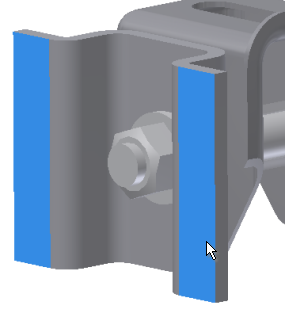

- 选择相应的面。可选择多个面。在此案例中，面表示稍后在制造过程中出现的严格附件。
- 单击“确定”以完成约束输入。
添加第二个约束：
- 单击“固定”命令。
- 选择齿槽特征的圆柱面。
- 单击“确定”。
接下来，添加力或载荷。以下步骤定义部件在指定方向接收恒定载荷的条件。
- 单击
“应力分析”选项卡
“载荷”面板
“力”
。
将显示对话框。
- 选择螺栓头的平面。
- 单击
“更多”命令以展开该对话框，然后选中“使用矢量分量”。 - 对于 Fz 零部件，输入 225。这可定义力的大小和方向。
- 单击“确定”。
现在我们已定义了材料、结构载荷和约束。在浏览器中，展开“约束”和“载荷”节点以进行查看。在图形窗口中，单击某节点以亮显选择项或位置，然后双击以编辑该定义。
