修改孔深

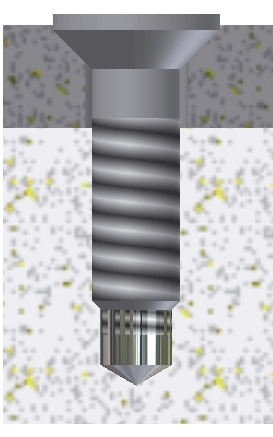

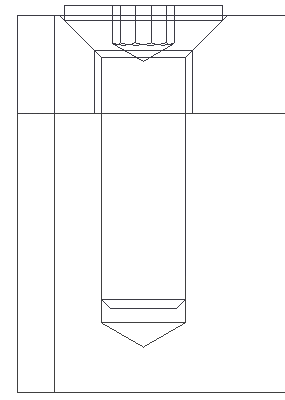

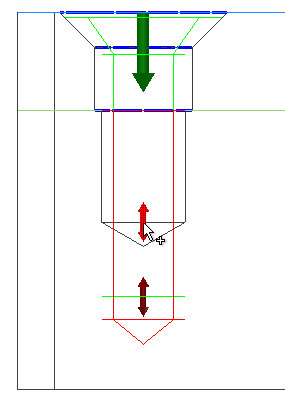

1. 接下来，拖动孔夹点以增加孔深，该深度与图中所示深度接近。

2. 单击“确定”。


   除了使用夹点自由拖动来修改孔深度之外，您还可以精确定义孔深度。

3. 在浏览器中，在“螺栓联接:2”上单击鼠标右键，然后选择“使用设计加速器进行编辑”。
4. 选择下方的孔缩略图像，然后单击孔缩略图像旁边的访问按钮。

5. 在“修改孔”对话框中，在“孔深”字段中输入 16 mm，在“螺纹深度”字段中输入 14 mm。
6. 单击复选标记以关闭该对话框，然后在生成器对话框中单击“确定”。
