镜像特征

现在，我们将唯一的特征添加到后气缸盖。使用“镜像”命令在零件的另一侧上创建相同特征。

创建特征然后对其进行镜像，这使得对称特征由原始特征控制。当您编辑第一个实例时，镜像特征会自动更新。

1. 启用“孔”命令。

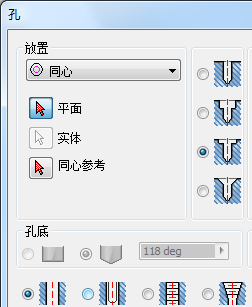

2. 在“孔”对话框中，将“放置”设定为“同心”，将“孔类型”设定为“沉头孔”。

   • 将“沉头孔直径”设定为 26 mm。
   • 将“沉头孔深度”设定为 6 mm。
   • 将“钻孔直径”设定为 10 mm。

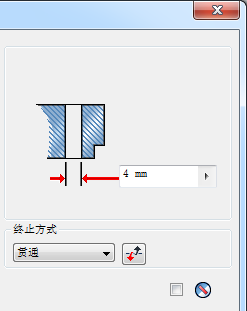

   • 将“终止方式”设定为“贯通”。

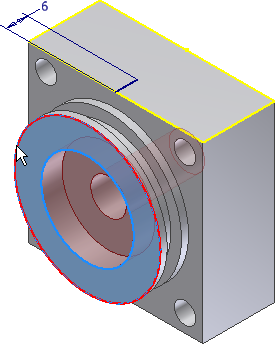

3. 在对话框中单击“平面”选择箭头，然后选择旋转形状的前平面。预览孔，并将选择箭头移动到“同心参考”。
4. 在图形窗口的模型中，选择旋转形状的边来定义同心边。

5. 选择“确定”创建孔。
6. 启用“孔”命令。将“放置”设定为“从草图”，选择 6 mm 线的端点来定位孔。

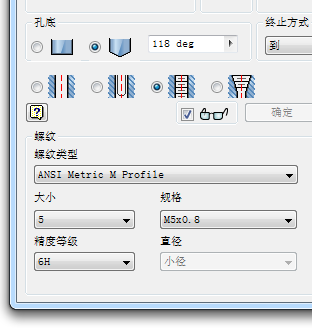

7. 在“孔”对话框中：
   • 将“孔类型”设定为“直孔”。
   • 将“终止方式”设定为“到”。
   • 将“孔”设定为“螺纹孔”。
   • 将“螺纹类型”设定为“ANSI 公制螺纹规格”。
   • 将“大小”设定为 5。
   • 将“规格”设定为“M5 x 0.8”。

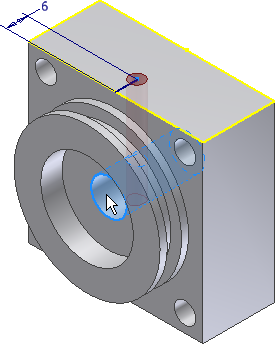

8. 选择模型上沉头孔的内部来定义“到”终止方式，然后单击“确定”来创建孔。

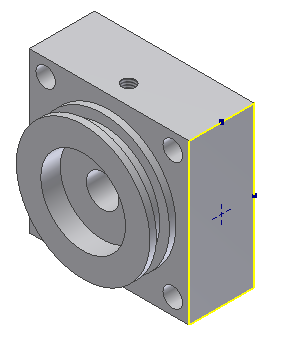

9. 在下图显示的圆柱块的一端启动草图。
10. 在面的中心附近放置一个点（中心点），并将其约束为与外部边水平和垂直。

11. 完成草图。
12. 启用“孔”命令。将“放置”类型设定为“从草图”。

    如果模型中没有其他草图，则 Autodesk Inventor 会选择该点。如果存在其他草图，则选择该点。

13. 将“孔类型”设定为“直孔”，将“孔径”设定为 10 mm，将“孔深”设定为 10 mm。
14. 单击“确定”创建孔。

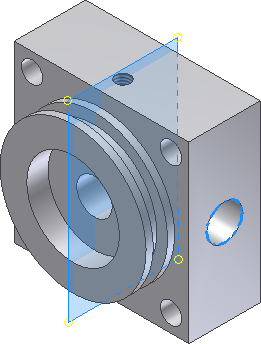

15. 在功能区上，单击 “三维模型”选项卡 “阵列”面板 “镜像” 。
16. 特征选择箭头已激活。选择您刚创建的孔的内部以将其添加到镜像。
17. 将选择类型更改为“镜像平面”。您可以在对话框中进行该操作，也可以单击鼠标右键并从弹出式关联菜单中选择“继续”。
18. 在“模型”浏览器中“原始坐标系”文件夹下，选择“YZ 平面”来定义镜像平面。

19. 单击“确定”镜像特征。

20. 保存并关闭文件。
