在下一节中，我们将创建塑料栅格孔特征。
- 在浏览器中，打开栅格孔草图的可见性。
- 在功能区上，单击
“三维模型”选项卡
“塑料零件”面板
“栅格孔”

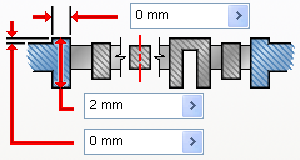

。 - 激活“边界”选项卡，然后在图形窗口中选择外部封闭的截面轮廓，如下图所示。如果应用程序没有选择与草图最近的实体，则请选择目标实体。
- 厚度 = 0 mm
- 高度 = 2 mm
- 外高 = 0 mm
我们将跳过“内部轮廓”选项卡。该草图不包括内部轮廓的封闭边界。下图显示了内部轮廓的实例。
- 激活“加强筋”选项卡，然后选择这些线。
- 厚度 = 2.5 mm
- 高度 = 1.3 mm
- 顶部偏移 = 0.2 mm

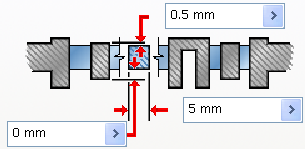

- 激活“加强肋” 选项卡，然后选择这些圆弧。
- 顶部偏移 = 0.5 mm
- 厚度 = 5 mm
- 底部偏移 = 0 mm
- 单击“确定”创建栅格孔。
