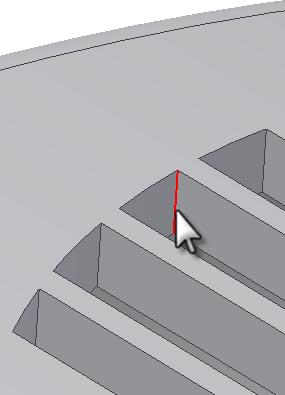

我们现在想要对栅格孔（如下图中所示）的所有垂直边应用圆角。
规则圆角特征旨在根据预定义的规则对整个特征应用圆角。这表示我们不必选择各个边就可以对整个栅格孔应用圆角。
在后续步骤中，我们将定义通过几次单击就对整个栅格孔应用圆角的规则。
- 在浏览器中，关闭没有栅格孔的底部实体的可见性。将具有栅格孔特征的零件旋转到实体的内部面。提示： 关联菜单包括三个命令用于控制实体显示：“可见性”、“全部显示”和“隐藏其他”。
- 在功能区上，单击
“三维模型”选项卡
“塑料零件”面板
“规则圆角”
。- 使用“源”下拉菜单将源设置为“面”。

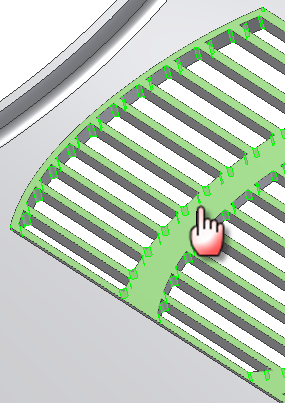

- 如下图所示选择栅格孔的内部弯曲面。
- 将“半径”设置为 0.5 mm。
- 将“规则”设置为“关联边”。
- 选择“原始坐标系”文件夹中的“Y 轴”来指定方向。
- 将“公差”设置为 1 deg。
- 单击“确定”。使用规则和两次单击即可创建 128 个圆角。
注： 可对零件文件中的任何特征使用规则圆角。这并不专用于塑件。
